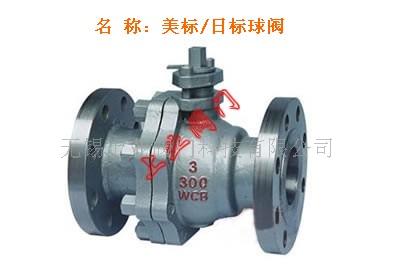

供应美标/日标球阀
适用介质：水、气、油品、天然气和酸碱腐蚀性介质。

适用温度：-196～350℃

驱动方式：手动、气动、电动、液动等。

公称通径：DN  15-250  1/2"～10"




日标球阀

技术规范  设计依据  日标系列  美标系列
设计标准  BS5351  AP16D  ANSI  B16.34
法兰连接结构长度  JIS  B2002  AP16D  ANSI  B16.10
结构长度(焊接)  -  AP16D  ANSI  B16.10
连接法兰  JIS  B2212  B2214  ANSI  B16.5、B16.47
对焊端  -  ANSI  B16.25
试验和检验  JIS  B2003  AP16D  AP1598
设计依据  日标系列  美标系列
设计标准  BS5351  AP16D  ANSI  B16.34
法兰连接结构长度  JIS  B2002  AP16D  ANSI  B16.10
结构长度(焊接)  -  AP16D  ANSI  B16.10
连接法兰  JIS  B2212  B2214  ANSI  B16.5、B16.47
对焊端  -  ANSI  B16.25
试验和检验  JIS  B2003  AP16D  AP1598

试验压力    试验压力(MPa）
磅级（Class）  壳体试验  密封试验
150  3.0  2.2
300  7.6  5.6
600  15.0  11.0
10K  2.4  1.5
20K  5.8  4.0


主要零件材料
名称  WCB类  CF8类  CF3类  CF8M类  CF3M类
阀体左体  A216-WCB  A315-CF8  A35-CF3  A351-CF8M  A351-CF3M
球体  B2-B8  A105-1025  A182-F304L  A182-F304L  A132-F316  A182-F316L
B8以上  A216-WCB  A351-CF8M  A351-CF3  A351-CF8M  A351-CF3M
阀杆  A182-F6a  A182-F304  A182-F304L  A182-F336  A182-F316L
阀座  PTFE/增强PTFE/NYLIN  PTFE/Reinforced  PTFE/Nyion
阀座支承圈  A105-1025  A182-F304  A182-F304L  A182-F316  A182-F316L
弹簧    3yc-7/17-49H
O形圈  NBR  氟橡胶
螺柱  A193-B7  A193-B8
螺母  A194-2H  A194-8

主要外形及连接尺寸表

美标球阀  公称
压力  公称
通径  d  L  D  D1  D2  b  f  Z-Φd  H  W
Class
150  1/2"  13  108  89  60.5  35  11.5  1.6  4-16  79  135
3/4"  19  117  98  70  43  11.5  1.6  4-16  84  135
1"  25  127  108  79.5  51  12  1.6  4-16  95  170
1-1/4"  32  140  117  89  64  13  1.6  4-16  103  170
1-1/2"  38  165  127  98.5  73  15  1.6  4-16  111  200
2"  51  178  152  120.5  92  16  1.6  4-19  120  200
2-1/2"  64  190  178  139.5  105  18  1.6  4-19  153  300
3"  76  203  190  152.5  127  19  1.6  4-19  163  300
4"  102  229  229  190.5  157  24  1.6  8-19  182  400
5"  127  356  254  216  186  24  1.6  8-22  260  500
6"  152  394  279  241.5  216  26  1.6  8-22  280  800
8"  203  457  343  298.5  270  29  1.6  8-22  -  1100
Class
300  1/2"  13  140  95  66.5  35  15  1.6  4-16  79  135
3/4"  19  152  117  82.5  43  16  1.6  4-19  84  135
1"  25  165  124  89  51  18  1.6  4-19  95  170
1-1/4"  32  178  133  98.5  64  19  1.6  4-19  103  170
1-1/2"  38  190  156  114.5  73  21  1.6  4-22  111  200
2"  51  216  165  127  92  23  1.6  4-22  120  200
2-1/2"  64  241  190  149  105  26  1.6  8-19  153  300
3"  76  283  210  168.5  127  29  1.6  8-22  163  300
4"  102  305  254  200  157  32  1.6  8-22  182  400
5"  127  381  279  235  186  35  1.6  8-22  260  500
6"  152  403  318  270  216  37  1.6  12-22  280  800
8"  203  502  381  330  270  42  1.6  12-25  -  1100

日标球阀  公称
压力  公称
通径  d  L  D  D1  D2  b  f  Z-Φd  H  W
JIS10K  15  15  108  95  70  52  12  1  4-15  79  135
20  20  117  100  75  58  14  1  4-15  84  135
25  25  127  125  90  70  14  1  4-19  95  170
32  32  140  135  100  80  16  2  4-19  103  170
40  38  165  140  105  85  16  2  4-19  111  200
50  50  178  155  120  100  16  2  4-19  120  200
65  64  190  175  140  120  18  2  4-19  153  300
80  76  203  185  150  130  18  2  8-19  163  300
100  100  229  210  175  155  18  2  8-19  182  400
125  125  356  250  210  185  20  2  8-23  260  500
150  150  394  280  240  215  22  2  8-23  280  800
200  200  457  330  290  265  22  2  12-23  -  1100
JIS20K  15  15  140  95  70  52  14  1  4-15  79  135
20  20  152  100  75  58  16  1  4-15  84  135
25  25  165  125  90  70  16  1  4-19  95  170
32  32  178  135  100  80  18  2  4-19  103  170
40  38  190  140  105  85  18  2  4-19  111  200
50  50  216  155  120  100  18  2  8-19  120  200
65  64  241  175  140  120  20  2  8-19  153  300
80  76  283  200  160  135  22  2  8-23  163  300
100  100  305  225  185  160  24  2  8-23  182  400
125  125  381  270  225  195  26  2  8-25  260  500
150  150  403  305  260  230  28  2  12-25  280  800
200  200  502  350  305  275  30  2  12-25  -  1100
