南岗区CNG缠绕瓶水压试验机

   计算机控制气瓶外测法水压测试机，其设计、制造依据为国家标准GB/T9251-1997《气瓶水压试验方法》及美国DOT标准（参考），能够对不同规格的气瓶进行外测法水压试验。

    具有以下突出性能：

★ 采用称重法自动读取空瓶重量、瓶加水重量，自动计算容积；

★ 采用流量计控制，自动加水；

★ 水套部分采用气缸自动压紧密封，测试瓶瓶口采用我公司专利---内涨式高压自密封快速瓶口接头密封；

★ 采用计算机自动控制气瓶水压试验；

★ 自动采集水量（变形值）、压力、时间数据组并保存；★ 在试验过程中，动态显示时间/水量曲线、时间/压力曲线、水量/压力曲线；

★ 自动计算测试气瓶残余变形率及判定试验结果，并将所有试验数据自动保存；

★ 自动生成水压试验报告（EXCEL格式）；

★ 试验数据***保存，可随时根据相关气瓶数据（如试验日期、瓶号、批号等）查询试验过程、结果，重新生成试验报告等。

主要技术参数：

1、适应气瓶范围：

1.1 气瓶直径: ?219～?425mm

1.2 气瓶长度: 650～2000mm

2、工作介质 水

3、***高设计压力50MPa

4、测试压力 0～45MPa（具体参数根据双方合同规定）

5、测试效率 15～20只/小时（1台主机，两个水套，以80L气瓶为例）

6、试验压力控制精度≤0.06MPa

7、水量测量精度≤0.1g

8、气源压力 0.6 MPa 耗气量≈1.5 m3/min

9、电源电压AC220V

 气瓶外测法水压测试系统介绍

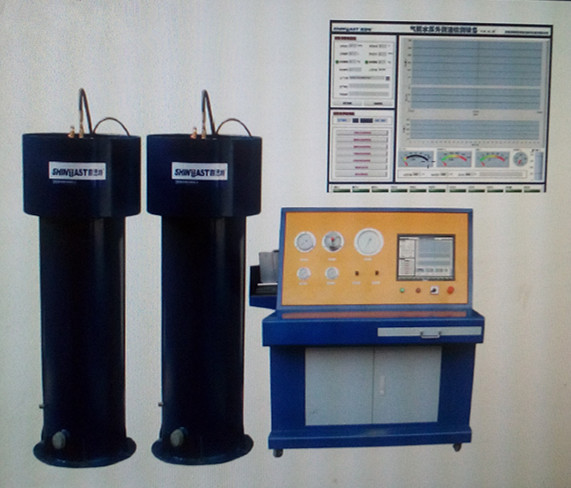

一、试验装置简介气瓶水压试验装置(以下简称试验装置)用于对各类气瓶生产过程中进行外测法水压试验和内测法试验。试验装置按GB/T9251-1997《气瓶水压试验方法》、和CGA C–1《压缩气体气瓶的水压试验方法》、美国DOT标准的相关要求研制。该试验装置的控制系统是可在WINOOWs98/2000/ XP操作系统下运行的计算机工业控制水压试验系统。试验装置由控制柜、水量采集控制柜和试压水套、气瓶吊装设备和称重电子秤(可选)等部分组成，如下图所示试验装置控制柜左边安放了系统控制计算机、右边安放了S7-200西门子可编程控制器、增压泵、高压阀、各类控制阀等数据采集系统控制元件。控制柜正面包括了操作显示屏、操作计算机键盘和鼠标和试验压力显示仪表、和各类操作按钮试验装置控制计算机采用了WINOOWs 2000/2003 Server 操作系统和MS SQL Server 2000数据库管理系统、系统软件采用CVI C++、VB和FN PLC语言混合编程。这样设置一方面可提高系统工作的稳定性，另一方面用户可以在网络节点上的其他计算机安装控制软件执行除水压试验和标准瓶测试模块以外的所以功能。如在网络节点的计算机完成气瓶称重、设置水压试验参数、打印水压试验报告和查看水压试验结果等。整个控制系统硬件由控制计算机和工控机组成上、下位机分布式两级控制方式。控制过程和数据采集由上、下位机通过RS－485车RS-232通讯接口协同完成，上位机用于设置初始参数、实时监测、动态处理试验数据、实时试验压力、水量图绘制以及试验报告输出等功能。下位机由可编程控制器（、数据采集、控制模块、压力传感器、水位测量传感器、RS－232通讯模块等组成，实现在试验时对高压力泵、高压阀、电磁阀的定时定量控制和试验过程中的数据采集。试验装置设计***高工作压力为40Mpa，实际试验压力控制精度不低于10 Psi,实际水位测量精度不低于0.02cc。试验装置工作时具有较高操作自动化程度，输入测试气瓶瓶号后，从称重到完成水压试验正常情况下只需按几次键即可完成。在试验中可以图形方式动态显示试验过程中的时间/压力、时间/水量和压力/水量关系曲线。试验装置保存了试验过程的全部数据，用户可以在需要的时候查看试验过的气瓶的全部试验数据和各类试验曲线。
