供应斜流(混流)式风机消声器，斜流(混流)式风机消 音器
斜流(混流)式风机消声器，斜流(混流)式风机消  音器

一、斜流式风机消声器，混流式风机消音器

    风机消音器分为：离心风机消音器、罗茨风机消音器、鼓风机消音器、轴流风机消音器。风机消音器主要用于降低各种风机风口、风道和封闭式机房进风口的空气动力性噪声  。

根据风机进出口结构不同，分为YFY型圆形结构和YFP型矩形结构。

（1）：YFY型圆形结构分用于风机接管口为圆形,又分为A、B型两种，  A型两端均为法兰盘，直接串接于管道中(即管道  消音器)，  B型一端为法兰，另一端为直接大气排空(可装防雨风帽)，仅供设置在室外管道末端和封闭式机房进风口选用。

　

          YFY型圆形结构中的阻式消声片一般厚度为100  mm，150  mm，消声量15-30dB(A)，在风速5-12m/s的条件下，适用风量为1000-50000  m3/h。其结构中对高频噪声和低频噪声消声采用阻抗两种消声区，用以最大限度的增宽消声频带。

型号
  参数  外形参考尺寸  阻力损失<Pa    消音量
排风量  M3/h    法兰接口mm  总长  mm  外径mm
YF200  1000-3000  200  1500  600  100  15-25db(A)
YF300  3000-6000  300  1800  700  200  15-25db(A)
YF400  4000-8000  400  1800  800  235  15-25db(A)
YF500  8000-12000  500  2000  1000  250  15-25db(A)
YF600  10000-15000  600  2200  1200  260  15-25db(A)
YF700  12000-20000  700  2200  1400  270  15-25db(A)
YF800  15000-25000  800  2600  1500  275  15-25db(A)
YF900  17000-30000  900  2600  1600  280  15-25db(A)
YF1000  20000-35000  1000  2600  1800  290  15-25db(A)
YF1200  30000-60000  1200  2800  2000  300  15-25db(A)
YF1400  50000-100000  1400  2800  2100  600  15-25db(A)
YF1600  100000-200000  1600  30000  2300  800  15-25db(A)

（2）：YFP型矩形结构（也称片式结构）,既  消音器接口与风机接口为距形,消音器中的阻式消声片一般厚度为100  mm和  200  mm。  YFP-100型四周吸声层和中间吸声片厚度为100mm，YFP-200型四周吸声层厚度为200mm，消声量15-30dB(A)，在风速5-15m/s的条件下，适用风量为1000-150000  m3/h。压力损失25~255Pa。

　

斜流式风机消声器，混流式风机消音器系列规格

序号
  法兰内径
A×B(mm)
  外形尺寸(mm)
Ao×Bo×Lo
  有效长度
lo(mm)
  适用风量(m3/h)
v=5m/s~v=10m/s

1
  200×200
  800×400×1300
  1000
  1800  ~  3600

2
  320×320
  800×520×1300
  1000
  2880  ~  5760

3
  400×320
  1030×520×1450
  1000
  3620  ~  7240

4
  630×500
  1030×700×1450
  1000
  5670  ~  11340

5
  800×320
  1200×520×1450
  1000
  4600  ~  9200

6
  800×500
  1200×700×1450
  1000
  7200  ~  14400

7
  800×630
  1400×830×1600
  1000
  9070  ~  18140

8
  1000×320
  1400×520×1600
  1000
  5760  ~  11520

9
  1000×500
  1400×700×1600
  1000
  9000  ~  18000

10
  1000×630
  1400×830×1600
  1000
  11340  ~  22680

11
  1000×800
  1650×1000×1600
  1000
  14400  ~  28800

12
  1250×320
  1650×520×1600
  1000
  7200  ~  14400

13
  1250×500
  1650×700×1600
  1000
  11250  ~  22500

14
  1250×630
  1650×830×1600
  1000
  14175  ~  28350

15
  1250×800
  1650×1000×1600
  1000
  18000  ~  36000

16
  1250×1000
  1650×1200×1600
  1000
  22500  ~  45000

17
  1600×320
  2200×520×1600
  1000
  9216  ~  18432

18
  1600×500
  2200×700×1600
  1000
  14400  ~  28800

19
  1600×630
  2200×830×1600
  1000
  18140  ~  36280

20
  1600×800
  2200×1000×1600
  1000
  23040  ~  46080

21
  1600×1000
  2200×1200×1600
  1000
  28800  ~  57600

22
  1600×1250
  2200×1450×1600
  1000
  36000  ~  72000

23
  2000×500
  2440×700×1600
  1000
  18000  ~  36000

24
  2000×630
  2440×830×1600
  1000
  22680  ~  45360

25
  2000×800
  2440×1000×1600
  1000
  28800  ~  57600

26
  2000×1000
  2440×1200×1600
  1000
  36000  ~  72000

27
  2000×1250
  2440×1450×1600
  1000
  45000  ~  90000

28
  2000×1600
  2440×1800×1600
  1000
  57600  ~  115200



　

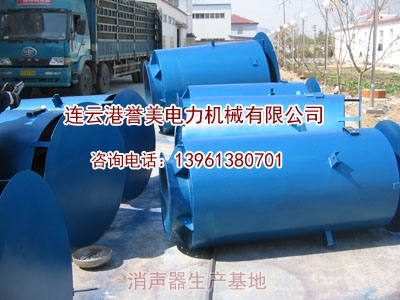

风机消声器，材质碳钢，出风口室外垂直安装，带防雨帽
价格全国最低，电话咨询13961383701  机消声器，材质碳钢，出风口水平安装，两端法兰
价格全国最低，电话咨询13961383701
