5T风动绞车厂家热销 5T风动绞车价格优惠
5T风动绞车厂家热销 5T风动绞车价格优惠

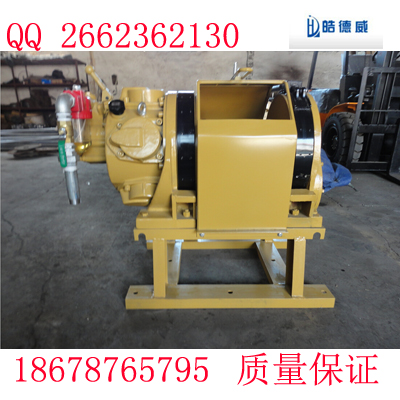

一、产品型号及名称
型 号： JQHSB-50X12
名 称： 双制动气动绞车
二、概述
本产品是一种以活塞式气动马达为动力的单滚筒手操纵型绞车。它依靠压缩空气作为动力源，驱动马达，经过两级齿轮减速来带动滚筒转动，实现提升重物。它有如下特点：
1、体积小、重量轻、机动性强。
2、可实现无级调速。
3、灵活的进行正反转操作。
4、防爆性强，尤其是在易燃或易爆性气体的场所工作，更显出它的优越的安全性和可靠性。
5、耐潮湿性强，下雨天在室外照样安全使用，是电动绞车所不能相比的。
6、起动力矩大，可带负荷起动，并且具有过载保护的功能。
综上所述，本产品广泛应用于油田各井队、船舶、码头、以及矿山、建筑工程等提起重物、拴紧船舶、拉紧器械之用。
三、主要结构及工作原理与操作
将供气总阀搬至开启位置。将分配阀的手柄（左搬出定位槽后）缓慢打开。压缩空气进入配气阀芯使其转动。同时借配气阀芯转动，将压缩空气依次分别送入周围五个气缸中，由于气缸内压缩空气的膨胀，从而推动活塞连杆和曲轴转动，当活塞被推至“下死点”时，配气阀芯同时也转至第一排气位置。经膨胀后的气体即自行从气缸经过阀的排气孔道直接排出。同时活塞缸内的剩余气体全部自配气阀芯分配阀的排气孔道排出，经过这样往复循环作用，就能使曲轴不断旋转。从而带动传动轴经齿轮副Ⅱ在传递给齿轮副Ⅰ从而驱动滚筒旋转，实现提升重物。通过脚刹、手刹双重制动系统，更有效的确保吊装重物的安全性以及停留在任何位置。
四、主要规格及技术参数
名 称
参 数
单 位
工 作 压 力
0.6-0.8
Mpa
最 大 牵 引 力
50
kN
额 定 提 升 速 度
12
m/min
气
马
达
额 定 功 率
17
kW
活 塞 行 程
76
mm
汽 缸 数
5
耗 气 量
247
L/S
滚
筒
直 径
φ222
mm
宽 度
335
mm
轮 缘 直 径
φ465
mm
钢 绳 容 量
120
m
钢 绳 直 径
φ15.875
mm
外
形
尺
寸
长
1120
mm
宽
900
mm
高
989
mm
总 重
418
kg
