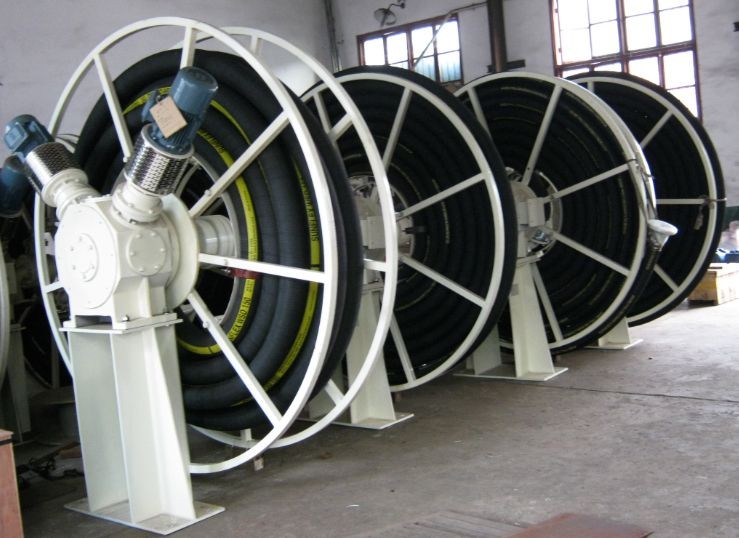

供应JZ系列磁滞式水管卷筒
JZ系列磁滞式软管卷筒用于卷取大规格、长距离的软管，能做到与运行设备同步收放软管。
2．使用条件
JZ系列磁滞式水管卷筒
1．用途
2.1 海拔高度不超过2000m；
2.2 环境温度不高于+50℃，不低于0℃；
2.3 工作制：连续；
2.4 周围介质无爆炸危险，不含腐蚀金属和破坏绝缘的气体及尘埃；
2.5 户内、户外均可使用。
3．结构特征与工作原理
3.1 结构特征
磁滞式软管卷筒是由软管卷盘、行星齿轮箱、圆锥齿轮箱、旋转接头、磁滞联轴器及电机等零部件组成。其中由行星齿轮箱、磁滞联轴器及电机组成的这个整体又称为卷筒驱动器（俗称动力头），其安装数量由卷筒承受的负荷大小确定。卷盘可分为多排卷绕和单排卷绕。直径≤2.4m的卷盘为整体结构，为便于运输，＞2.4m的卷盘为拼装结构，现场进行组装。
3.2磁滞联轴器是运用磁学原理将主、被动两个磁性半副组成一对磁性副，通过磁力无接触耦合，进行力矩传递。调节磁性副之间气隙大小，可以方便地调整所传递的扭矩大小。当气隙被锁定后，在运转过程中所传递的扭矩大小即限定在一固定范围内。基于磁滞联轴器具有特殊力矩耦合功能，使得磁滞式电缆卷筒具有较为理想的卷取特性。并能长期堵转。
3.3软管卷筒的工作过程
软管放出：此时驱动电机不通电，电机在电磁制动器的作用下处于制动状态。软管在用户设备的牵引力作用下，克服磁滞联轴器的制动阻力，从卷盘上拉出。
软管收回：当软管从卷盘上放出后需收回卷盘时，用户应拆开软管与地面管道的联接，放尽管内余水，将软管拖至卷筒附近，再按动电控箱上的起动按钮，将水管收回到卷盘上。需停止收管可按停止按钮。
停机状态：用户设备停止工作时，电机在电磁制动器的制动作用下处于制动状态，磁滞联轴器传递的阻力矩可以保证软管不会因重力作用而从卷盘上滑落.
