夹江清污机厂家-专业污水处理设备厂家

夹江清污机厂家-专业污水处理设备厂家公司：成都川水四方水利设备有限公司

地址：四川省成都市郫都区团结镇团三路451号

电话：028-65833156 13032886889（同号）

邮箱：2753173865@qq.com

联系人：郑兴华

夹江清污机厂家-专业污水处理设备厂家栅面结构
拦污栅的栅面有垂直放置在金属栅条互相连接而成，联接有螺栓连接和焊接两种：其一，一块栅面以螺栓连接的构造，栅条用圆杆贯穿，为栅条的间距不变，在栅条间设有间隔套管，圆杆两端并以螺帽扣紧。其二，栅条用焊接的连接，以开有槽口的肋片与栅条相焊接。焊接的优点是制造简单，但当个别栅条受到损坏时更换不便。栅面结构以钢箍螺帽扣系与栅下支承结构的横梁上。每块栅面一般1~3m，高度根据搬运条件而定（常与每层拦污栅相同）。

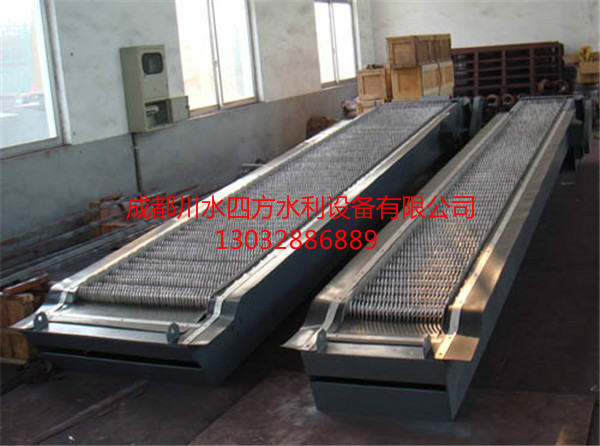

清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。
拦污栅的形式及构造
拦污栅及其支承结构的设计荷载有:水压力、清污机压力、漂浮物的冲击力、清污机自重、拦污栅及其支承结构自重等。在正常情况下拦污栅水头损失很小，水压力也很小。若清污不及时，栅面堵塞严重，则水头损失加大，水压力也加大。拦污栅的设计水压力应根据水电站的可能堵塞情况而定，我国常按拦污栅承受2~4m水头的均匀水压力进行设计。若可能出现严重堵塞情况，则设计水压力还要加大。拦污栅栅条的上下两端支承在横梁上，栅条可视为简支梁，设计荷载决定后不难算出所需要的栅条截面。栅条的荷载传给横梁、横梁受均布荷载。再根据横梁、支柱、坝体等构件的相互支承关系，选择合理的计算内力，进行结构

电站进口拦污栅的栅条间距

清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。
拦污栅
夹江清污机厂家-专业污水处理设备厂家拦污栅结构设计
式拦污栅需设有行走支承装置，可以沿栅槽（如同平面闸门），这有利于污物的，也便于拦污栅的检修，因此用得比较普遍。式拦污栅常采用平面形式（当进水口布置有多边形支承走道时，也可采用多个平面拦污栅），它的构造大致与平面闸门类同，只是以栅面结构代替了面板，梁格的横梁、水平梁、支柱、边柱分别相当于闸门中的主梁、水平次梁、次梁、边梁，它们及侧轮等的构造和计算均与闸门相同。拦污栅所受水压力较小，一般在静水中启闭，故其支承均采用式的，反轮也以支承代替。式拦污栅高度较大时，为了便于运输及安装，可以分层设置，层与层之间在边柱的腹板上以钢板及铰轴相连。

清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。
拦污栅支承框架的结构与平面闸门一样，由主梁、边梁、纵向联结系和支承等组成，但构件较轻。当主梁高度较大时，为了拦污栅的横向刚度，可在主梁间加设横向连系构件。拦污栅的支承一般采用支承，当要求在一定水头下动水提栅时，为了启闭力，也可采用轮式支承。对于高度大的拦污栅，为了便于安装及运输，可以分节设置。分节的高度一般在3~5m之间，如在工地制造可不受此。节与节之间的连接可在边梁腹板上用铰轴相连，并应考虑起吊拦污栅时的锁定装置。有清污要求的拦污栅，两节对接处的栅条不应有任何方向的错位，必要时两节的栅条可连接起来。在布置框架时，主梁与边梁应等高布置，主梁的间距应按等荷载要求确定，并应考虑栅条的强度与。主梁的型式应根据跨度及荷载而采用轧成梁、组合梁或桁梁。当主梁跨度较小时采用轧成梁，对于中等跨度（小于8m）的拦污栅一般采用工字形组合梁，对于跨度大于8m的拦污栅可以采用桁架式主梁。桁架式梁多用平行弦桁架，节间数目为偶数，跨中对称，桁架高度一般为桁架跨度1/7~1/8。

清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。
拦污栅的结构
对于抽水蓄能电站，有发电和抽水两种基本工况，且其水道流速较大。这种具有较大而又极不均匀流速的双向水流冲击拦污栅时，会在栅叶上产生旋涡，旋涡脱体而产生侧向推力和顺向曳引力，使栅条或整扇拦污栅产生振动，疲劳。所以，抽水蓄能电站的拦污栅，应有承受双向水流和抗振的功能。为了结构的刚度，抗振性能，使水流圆滑地绕过，栅条及主梁形状宜制造成近乎流线型，并采取适当加大栅条厚度（一般不应小于14mm）、缩短栅条的支承间距，使用冲击韧性与焊接性能良好的钢材，以及焊接等措施。拱形拦污栅的栅面结构与普通拦污栅相同，其支承框架与拱形闸门类似。

清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。
拦污栅安设在引水道进水口，用以拦阻水流所挟带的漂浮物：如漂木、树枝、树叶、杂草、浮冰、等，不使其水道，以保护水电站设备（如水轮机、水泵、管道、闸门、阀等）不受损害。拦污栅一般布置在工作闸门和检修闸门的上游，且距进心有一段距离。拦污栅可以是垂直放置或倾斜（与水平面成α=45°~80°的倾角，一般约70°）放置于栅下支承结构上，倾斜的拦污栅增大了栅面，使过栅流速以及水头损失都将，同时还便于污物。

清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。
拦污栅包括栅叶和栅槽埋件两部分，栅叶是由栅面和支承框架构成，栅面是数块栅片连接排列而成，每块栅片宽约1~2m，栅片由平行置放的金属栅条连接而成，连接的有螺栓连接和焊接连接两种。螺栓连接的拦污栅，是一种栅片和栅条均可拆卸和更换拦污栅，其栅片是用长螺栓将平行置放的栅条贯穿于一起，为了保持栅条间距，在栅条间设置等距的间隔环，长螺栓两端用螺帽旋紧。栅片用U型螺栓固定在支承框架上，这种结构型式的拦污栅，由于连接螺栓容易锈死，不便更换损坏的栅条。因此，有些设计院采用了镀锌连接螺栓和螺帽。
夹江清污机厂家-专业污水处理设备厂家近年来，流线型实腹、空腹主梁拦污栅，在一些广泛运用。主梁通常按流线定向。由于空腹横梁里面不能防止锈蚀，故将横梁密封，并经试验。栅条在平面上顺流线转变方向，并分组安装。如设计合理，这种拦污栅的水头损失比较小，运行也很可靠。但也存在很多缺点，如制造困难，横梁与边梁的接头部位构造复杂，拦污栅的结构笨重等。拦污栅槽埋件由主轨、反轨、侧轨和护角构成，其结构形式和作用与平面闸门类同，不再细述。

栅条一般用建筑钢制成，其截面常采用矩形或流线形，栅条的截面尺寸由强度计算和整体性要求确定，一般栅条截面厚度为8~12mm，高度不宜大于12倍厚度，即一般为100~200mm,但不宜小于50mm。栅条的无支长度不宜超过厚度的70倍。栅条的静距离以穿过拦污栅的杂物不致堵塞水轮机的导水机构或喷嘴为准，不宜过大，但也不宜过小，过小易造成水头较大的损失与结构材料的浪费。
栅条的间距决定于水轮机的型式及转轮直径。如大型混流式和轴流式水轮机的导叶间隙较大，较大的污物可以通过。而小型的，尤其是冲击式水轮机，只有的污物才能穿行。 栅条间距还与水流所挟带污物的性质、数量以及为防止鱼类通过的小尺寸有关。栅条间距不宜过小，过小则易于堵塞。也不宜过大，过大则会通过有害污物。因此必须进行详尽的论证。

清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。
焊接连接的拦污栅是不可拆卸的焊接结构。其栅条与开有槽口的肋板焊接在一起构成栅片，栅片上的栅条则直接焊在支承框架上，形成了栅面。这种结构型式的拦污栅不仅可以加强拦污栅的整体刚度，同时也简化了制造拦污栅的工艺流程。但由于栅条焊接后钢材变脆，在动载下易出现裂纹，为此应注意焊接。由于栅条不可拆卸，故栅条后，也就不易修复。栅条一般用扁钢制成，其截面常为矩形，有时为了减小水头损失，可采用流线型截面。对于矩形截面的栅条，其高度不宜大于12倍厚度，也不宜小于50mm；栅条厚度一般为6~12mm,不宜大于20mm；栅条的侧向支承间距不宜大于70倍栅条厚度。有清污要求的拦污栅，应大于耙齿栅面的深度。

清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。

夹江清污机厂家-专业污水处理设备厂家拦污栅由栅面结构和栅下支承结构两部分组成。栅面结构主要由能够过水的金属栅条构成，栅下支撑结构即为梁格，用以支承栅面结构，并将栅面荷载传至混凝土墩墙上。拦污栅有固定式与式两种形式。固定式拦污栅是把拦污栅结构固定在污工部分，无需起吊设备，其清污工作必须用除污耙来进行，这种形式适用于浅水拦污栅。固定式拦污栅的平面形状可以是平面的，也可以是多边形、半圆形或弧形等。栅下支承结构的横梁可以采用钢梁或钢筋混凝土梁。横梁若采用工字型截面钢梁，会造成较大的水头损失，因而采用钢筋混凝土梁和（或倾斜）的支柱时，其截面形式应采用顺水流向具有流线形截面的形式，以减小水头损失。横梁的两端埋固于混凝土墩墙中。如果用钢梁时，还须用锚栓来固定。

 清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。清污机是是一种清除附着在拦污栅上杂物的机械设备。在污物较多的水库或河道上，为保证水电站或泵站得以安全、正常地运行，常需设置清污机，以便在不停机和不放空水库的条件下进行清污。清污机分为无障碍式清污机、抓斗式清污机、固定式格栅清污机、刮板式清污机、全自动清污机和拦污栅，适用于大、中型构筑物的进出水口处，是一种经济选择的理想产品。固定式格栅清污机用于清除水中大于栅条间距的草木等杂物。清除机构固定，只清除一个格栅拦截的杂物，安装紧凑，操作简单，运行可靠，少，适用于安装格栅少的供排水系统。
