技术甘洛-闸门成都川水四方水利设备有限公司是融设计、铸造、机加工、安装为一体的专业生产型公司，共设有3个科室，3个生产车间，拥有精良的生产设备，雄厚的技术力量，完备的检测手段和健全的体系，产品符合GB14173-2008《水利水电工程启闭机设计规范》并严格执行DL/T5019-94《水利水电工程启闭机制造、安装及验收规范》、SD297-88《QL型螺杆式启闭机系列参数》、SD-298-88《QL型螺杆式启闭机》、CJ/T 3006-1992《供水排水用铸铁闸门》、DLT 5039-95《水利水电工程钢制闸门设计规范》等系列水利部执行及行业执行，并已通过ISO9001体系认证。公司一直以来坚持秉承“是生存之本，信誉是发展之源”的经营理念；坚持追求“精益求精，追求卓越”的方针；坚持坚信“信誉，顾客至上”的服务宗旨，坚持依靠科技不断创新、坚持采用先进技术、坚持运用现代化、坚持铸就精良产品、坚持创造优质服务、坚持履行良好的信誉回报广大用户的厚爱，现产品已销往26个省市自治区，在享有较高的声誉，产品广泛应用于水电站，水库，河道，渠道，污水处理厂，城市排涝，农业灌溉等水利工程。-闸门技术

技术甘洛-闸门我公司主要产品有：
（一）铸铁闸门产品主要有：铸铁方闸门/圆闸门，机门一体铸铁方闸门/圆闸门，双向止水铸铁方闸门/圆闸门，附壁式铸铁方闸门/圆闸门，铸铁法兰圆闸门，铸铁拱形方闸门，铸铁暗杆方闸门/圆闸门，铸铁平面方闸门/圆闸门，铸铁双向转动闸门。备注：铸铁闸门产品可根据客户需求的任意尺寸和使用工况水头（承压值）生产，所有的铸铁闸门有镶铜和无镶铜两种密封形式。-闸门
（二）碳钢闸门产品主要有：碳钢机门分体闸门/一体闸门，碳钢平面定轮闸门/闸门，碳钢四面止水闸门，碳钢平板/插板闸门，钢制弧形闸门，碳钢双向螺旋/叠梁闸门。备注：碳钢闸门产品可根据客户需求的任意尺寸和使用工况水头（承压值）生产，所有碳钢闸门产品有机门一体和机门分体两种结构形式。
（三）不锈钢闸门产品主要有：不锈钢机门一体闸门/分体闸门，不锈钢四面止水闸门，不锈钢平面定轮闸门/闸门，不锈钢平面/插板闸门，，备注：所有不锈钢闸门产品可根据客户需求的任意尺寸和使用工况水头（承压值）生产，不锈钢闸门产品有机门一体和机门分体两种结构形式。
(四)调节堰门产品主要有：铸铁/碳钢/不锈钢调节堰门，机门分体/一体调节堰门。备注：调节堰门有上开和下开两种结构形式。
技术甘洛-闸门（五）螺杆启闭机产品主要有：手轮/侧摇螺杆启闭机，单吊点/双吊点手摇螺杆启闭机，单吊点/双吊点手电两用螺杆启闭机，手摇/手电两用斜拉螺杆启闭机，封闭磁力锁式螺杆启闭机。备注：螺杆启闭机有纯手动和手电两用两种操作启闭形式，产品结构有单吊点和双吊点，手电两用产品电压有220V和380V。-闸门
ZMY双向止水铸铁镶铜圆闸门产品简介

ZMY双向止水铸铁镶铜圆闸门又名铸铁圆闸门，是吸收国内外先进结构和工艺，而进行改进的一种给排水及污水处理的设备，产品符合CJ/T300-1992和美国AWWA，产品广泛应用于污水处理等水利工程中，对公称压力为0.1MPa以下的用在管道口合交汇窖井、泥沙池、污水渠道、清水池等地方，用以截止、疏通水流或调节水位。

ZMY双向止水铸铁镶铜圆闸门主要技术性能参数

1，密封面每米长度渗水量：正向≤0.7L/min·m，反向≤1.25L/min·m 。

2，公称压力≤0.1Mpa；密封试验压力0.1Mpa。-闸门
3，安装位置：正常状态下正向迎水、处于铅垂状态 。
4，大工作水头：单向受压：正向：10m，反向：5m，双向受压：均为10m。

技术甘洛-闸门安装ZMY双向止水铸铁镶铜圆闸门注意事项

安装ZMY双向止水铸铁镶铜圆闸门时门框和门体都是安装在水下部位的，而导轨则是安装在门框的上端，这样便可以门体在工作时，可以沿着门框进行，在导轨的一定形成内做上下垂直方向的往复运动。操作铸铁镶铜闸门时是利用螺杆启闭机从而使得螺母或者是螺杆涡轮开始做运动，带动传动螺杆开始进行工作，使得门体相对门框开始进行上下的往复运动，同时，楔紧装置在作用时，其楔块可紧可松，使铸铁镶铜闸门的门体下降到设定的极限位置时，其门框、门体的密封坐面可以有效的进行贴合，从而达到截水的目的。铸铁镶铜闸门使用工况是在水下进行工作的，因此为了操作方便，需要再水下设置启闭装置。-闸门

ZMY双向止水铸铁镶铜圆闸门主要零部件材质

ZMY双向止水铸铁镶铜圆闸门外形连接尺寸-闸门

技术甘洛-闸门闸门结构概述

在水利工程中闸门起着至关重要的作用，而在进行铸铁闸门选择的时候我们也需要科学的选用不同结构的闸门产品，才可以更好的进行工作。闸门结构选择的时候我们需要根据水利工程铸铁闸门工作性质、位置、运行条件、闸孔跨度等进行考虑，并且还需要参照已经有的运行实践、、技术经济进行对比来选择出更的，其中常用的闸门结构有平面铸铁闸门和弧形铸铁闸门两种，露顶式和潜没式的铸铁闸门大多采用弧形闸门，高水头深孔工作铸铁闸门都是选用弧形闸门，如果想要用作事故闸门以及检修铸铁闸门的时候就需要采用平面闸门，对闸门产品的门叶和埋件的制造、安装精度都应严格控制，除了需要参考已有运行的成功试验，还应通过水工模型试验解决可能发生的一系列问题，并且来以选择的闸门门槽结构。技术

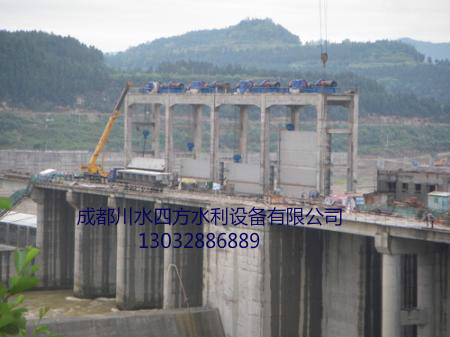

安装闸门技术要求

1，一体安装的闸门在进行安装工作之前，应对各个部件进行复查工作。

2，分体安装的的闸门组成整体后，这些设备的每个尺寸，都要按有关规定进行复查，节间如采用螺栓连接，则螺栓应均匀拧紧，节间橡皮的压缩量应符合图纸规定，节间如采用焊接，则焊接前应编制焊接工艺规程，焊接时应变形。

3，闸门的止水橡皮的螺孔应按门叶或止水压板上的螺孔位置来确定，然后进行冲孔或钻孔，孔径应比螺栓直径小1㎜左右就算不错了，不要烫孔。当螺栓均匀拧紧后，其端头应低于止水橡皮表面8㎜以上才算合格。

4，闸门的止水橡皮表面应光滑平直，不得盘折存放。其厚度允许偏差为±1㎜，其余外形尺寸的允许偏差为设计尺寸的2%。

5，闸门的止水橡皮接头采用生胶热压等胶合就是一个帮不错的选择，胶合接头处不得有错位、凹凸不平和疏松现象。

6，闸门的止水橡皮安装后，两侧止水中心距离和顶止水中心至底止水底缘距离的偏差均不应超过±3㎜，止水不平度不应超过2㎜。平面铸铁闸门处于工作部位后，止水橡皮的压缩量应符合图纸规定，其允许偏差为-1+2㎜。

7，单吊点的闸门应作静平衡试验，将平面铸铁闸门吊离地面100㎜，通过滚轮或滑道的中心测量上、下游与左、右方向的倾斜度不应超过门高的1/1000，且不大于8㎜。

铸铁闸门主要性能特点

铸铁闸门由门叶和门框两部分组成，门体和门框的材料为铸铁，一般整体铸造、整体加工。 门体一般采用面板与加强肋的结构，面板可做平面或拱形。门体一般整体铸造和机加工，但尺寸较大的可采用分块组成式，门体上一般采用整体式金属止水，兼作支承滑块，金属止水用同材料制作的沉头螺钉紧固在门体上，螺钉头部与止水工作面一起精加工，一些尺寸较大的也可“P”形橡皮止水。 铸铁闸门门框为球墨铸铁阀体与基础之间的连接构件，相当于平面钢闸门的埋高部分。门框包括下部门框和上部导轨两部分。下部门框一般整体铸造加工，导轨可用螺栓（螺钉）与门框相接，或与下部门框整体铸造，在门体开启到高位置时，导轨的顶端应高于门体的水平中心线。

铸铁闸门检验

1，铸铁闸门密封面间隙检验

在铸铁方闸门的门板与门框密封座的结合面，必须外来杂物和油污，将铸铁闸门全闭后放平。在门板上无外加荷载的情况下，用0.1mm的塞尺沿密封的结合面测量间隙，其值不大于0.1mm，才能合格。

概况沙沱水电站位于乌江流域、贵州省沿河县城上游约7 km处。电站一期截流的纵向混凝土围堰原设计为重力式碾压混凝土围堰,经设计方案,实际施工设计为重力式常态混凝土围堰。围堰长度为564.672 m,上游端高程为307.00 m,堰顶宽度1.5 m;下游端高程为301.00 m,堰顶宽度1.5 m。纵向围堰两侧坡度均按1∶0.35设计。纵向围堰共分3个区:Ⅰ区围堰,桩号为导纵0-176.725~0-030.000;Ⅱ区子围堰,桩号为导纵0-030.000~0+177.125;Ⅲ区围堰,桩号为导纵0+177.125~0+387.947。围堰设计工程量50 925 m3,其中水下混凝土24 632m3、水上混凝土26 293 m3。由于水下地形比原设计的更复杂,水下沟槽比设计勘探的更深、更宽,因此实际完成的工程量为5.8万m3。2地形、地质和水文条件坝址河段地形较为开阔,河谷呈不对称的“V”型河谷。河床中间有大型礁滩,礁滩宽
2，装配检验
将铸铁闸门的门板在门框内入座，作全启全闭往复，检查门板在全启全闭时的位置、楔紧面的楔紧状况和门板在导向槽内的间隙。用钢尺和塞尺等工具分别进行测量。
3，铸铁闸门渗漏试验
铸铁方闸门的密封面应任何污物，不得在两密封面间涂抹油脂。将铸铁闸门全闭，使门框孔口向上，然后在门框孔口内逐淅注入清水，以水不溢出为限，其密封面的渗水量应不大于1.25L/min·m。

4，铸铁闸门全压泄漏试验
将铸铁方闸门安装在试验池内或现场作全压试验，采用计量检测密封面的泄漏量，其值应不大于1.25L/min·m。-闸门

5，铸铁闸门出厂检验
每台铸铁方闸门必须经制造厂检验部门按本检验，并签发产品检验合格证，方可出厂。订货单位有权按本的有关规定对产品进行复查，抽检量为批量的20%。但不少于1台且不多于3台。抽检结果如有1台不合格时应加倍复查，如仍有不合格时，订货单位可提出逐台检验或拒收并更换合格产品。

碳钢拦污栅产品简介：

碳钢拦污栅主要适用于给排水、水利水电工程，装设在取水构筑物的进水口处，用来拦截的漂浮物，产品由边框、横隔板和栅条构成（支承在混凝土墩墙上，一般用钢材制造。栅条间距视污物大小、多少和运用要求而定。产品结构形式是由型钢框架、栅条、栅污兜、启吊装置等组成，材质有不锈钢，碳钢，可根据水质要求选择。产品主要安装在进水口前，用于拦阻水流挟带的水草、漂木等杂物（一般称污物）的框栅式结构。泄水涵洞和泄水孔一般不设拦污栅，如洞径或孔径不大，而沉木较多需要设置时，栅条间距宜加大。拦污栅所受荷载，除自重外，主要是污物堵塞后，在栅前后由于水位差形成的水荷载，一般按 2～4m水头考虑。碳钢拦污栅的栅面尺寸决定于过栅流量和允许过栅流速。为水头损失和便于清污，一般要求过栅流速不大于1.0m/s左右。
