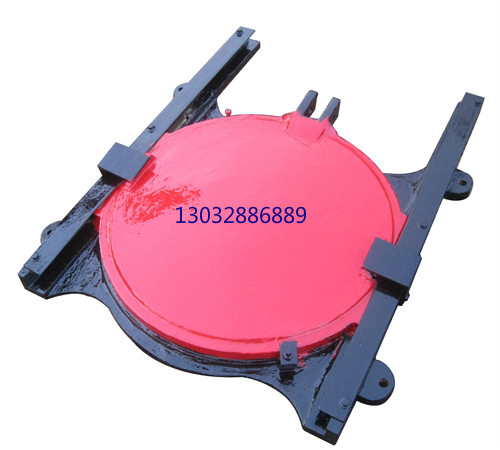

ZMY铸铁镶铜圆闸门产品简介
ZMY铸铁镶铜圆闸门又名铸铁圆闸门，圆闸门，是吸收国内外先进结构和工艺，而进行改进的一种给排水及污水处理的理想设备，产品符合建设部CJ/T300-1992标准和美国AWWA标准。广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中，对公称压力为0.1MPa以下的用在管道口合交汇窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。
成都川水四方水利设备有限公司—专业成都闸门厂家整理。
ZMY铸铁镶铜圆闸门主要技术性能参数
1，密封面每米长度渗水量：正向≤0.7L/min·m，反向≤1.25L/min·m
2，公称压力≤0.1Mpa；密封试验压力0.1Mpa
5，工作环境：温度-20℃～120℃，湿度：95%，工作介质：水与污水PH值：5～10
6，启闭速度：不小于0.2m/min，不大于1.5m/min。
8，闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。
ZMY铸铁镶铜圆闸门主要特点：
1，ZMY铸铁镶铜圆闸门与启闭机配套使用，闸门为工作部分和启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。
2，通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。
3，ZMY铸铁镶铜圆闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
4，采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。
成都川水四方水利设备有限公司—专业成都闸门厂家整理。
ZMY铸铁镶铜圆闸门主要零部件材质
闸板
灰铸铁、球铁、不锈钢
GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84
门框
灰铸铁、球铁、不锈钢
导轨
灰铸铁、球铁、不锈钢
密封面
锡青铜 丁腈橡胶
GB1176-87 或GB12225-89
楔块
锡青铜、丁腈橡胶
传动螺杆
不锈钢
GB1220-84
吊块螺母
铝铁青铜ZCuA110Fe3
GB1176-87
紧固件
0Cr17Ni12Mo2、0Cr18Ni9Ti
GB1220-8
ZMY铸铁镶铜圆闸门外形连接尺寸
型号
通径DN
A
A1
B
B1
C
D1
E
H
b
φd
4-φd1
ZMY-300
300
407
300
150
75
200
320
44
562
20
16
4-φ22
ZMY-400
400
524
400
206
122
256
420
51
750
25
20
4-φ25
ZMY-500
500
644
500
236
135
312
520
60
870
25
20
4-φ25
ZMY-600
600
764
600
255
152
368
620
60
983
25
20
4-φ26
ZMY-700
700
884
700
280
158
430
724
74
1262
30
25
4-φ28
ZMY-800
800
984
800
280
158
478
824
74
1392
30
25
4-φ28
ZMY-900
900
1105
900
340
170
525
928
105
1750
30
25
4-φ32
ZMY-1000
1000
1205
1000
370
190
590
1030
110
1828
35
30
4-φ32
ZMY-1200
1200
1425
1200
405
220
695
1232
115
2182
35
30
4-φ32
ZMY-1500
1500
1766
1500
425
225
840
1536
115
2933
80
30
4-φ32
产品安装示意图
ZMY铸铁镶铜圆闸门订购注意事项：
2，闸门迎水面（口径大小）
3，螺旋闸门材质
5，当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我公司闸门专家为您审核把关。
铸铁镶铜闸门安装方法概述
1，将铸铁镶铜闸门门框和闸板安装、紧固好，才能进行安装。
2，将铸铁镶铜闸门产品起吊至安装位置，必须使闸板、闸框整体起吊，当闸门规格太大或拘于现场位置无法整体起吊时，可以将闸板与闸框拆解后分别起吊安装，但必须注意保护好密封面。
3，将铸铁镶铜闸门产品整体吊起至安装位置处，使铸铁镶铜闸门产品就位，用膨胀螺柱将闸框固定在工况水泥墙上，并用吊铅锤线及水平仪的方法检查铸铁镶铜闸门产品安装是否符合平面度和垂直度为0.5～1%的要求。
4，通过调整铸铁镶铜闸门产品的螺栓，使铸铁镶铜闸门产品密封面的垂直度误差小于1/1000mm，并再次复核铸铁镶铜闸门左右方向倾斜度后，把四个角部及中部的螺栓用垫铁垫实，上一个螺母，通过上、下两个螺母调节密封面的垂直度误差，，使其固定牢固。
5，用塞尺检查铸铁镶铜闸门产品上、下密封面的间隙，使间隙保持在0.1mm以内，间隙超标时，可在该处的闸框背面垫入斜铁，同时将膨胀螺栓略为旋松，直至间隙合格为止。
6，启闭机穿过螺杆，旋入启闭机螺杆螺母中。
7，在启闭机底板上画出相应的十字线，将启闭机组件初步就位，摇动手轮，确定安装无误才能进行操作。
8，安装轴导架，注意套管部分套在相应的分段处。
9，将铸铁镶铜闸门产品四周的混凝土面用膨胀混凝土二次浇灌、捣固，注意不得采用素混凝土，浇灌后应用振动泵捣固坚实，二次浇灌混凝土完全凝固后，再逐一检查紧固螺母。
10，复查螺杆垂直度，误差必须小于1/500mm，全长累计小于5mm，然后将启闭机（支座）底板与预预埋板焊固。
11，将铸铁镶铜闸门产品轴导架安装到位，与预套在丝杆的套管用螺栓紧固，注意轴导架管与丝杆同心，尤其最下部一个轴导架到闸板提篮的距离应大于闸门口径。其余轴导架在闸门的启闭过程中不得与螺杆连接套相碰。
3，安装位置：正常状态下正向迎水、处于铅垂状态
4，最大工作水头：单向受压：正向：10m，反向：5m，双向受压：均为10m
7，闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。
零部件名称
材质
材质标准
1，产品名称与型号
4，若已经由设计单位选定的螺旋闸门型号，请按螺旋闸门型号直接向我公司下单。
