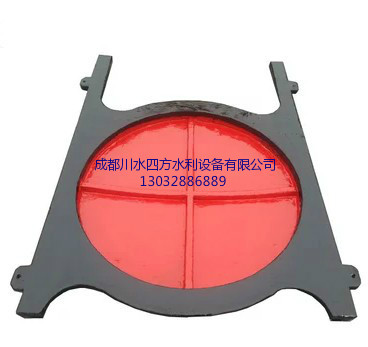

ZMQY附壁式铸铁圆闸门产品概述

ZMQY附壁式铸铁圆闸门是水利水电工程中各种渠道上的控制性设备，广泛应用于中小型水利水电、市政给排水工程、水产养殖、农田灌溉等水利工程，具有很强的耐腐蚀性能，止水密封好，安装简单，使用寿命长等特点。ZMQY附壁式铸铁圆闸门主要是用来截止、疏通水流或起到调节水位的作用，产品具有使用安全、结构合理性能良好、启闭灵活、经久耐用的特点，ZMQY附壁式铸铁圆闸门的封闭性能最佳、自动化程度较高、泄水量符合国家标准，并且调试维护方便。

成都川水四方水利设备有限公司—专业成都铸铁圆闸门厂家整理。

ZMQY附壁式铸铁圆闸门安装及调试方法

1，产品运输到现场后应对照送货单单独检验闸门是否完整，有无损坏。

2，检查产品安装位置及土建尺寸是否与图纸相符。

3，ZMY附壁式铸铁圆闸门安装时必须分四部分安装

4，首先门框的安装：安装前，先与预埋钢板焊接固定，此时门框两侧须平行且应与底框及上部框架垂直，门框安装好后进行二次浇注，二次浇注一定要封实，不能有渗水现象，待混凝土养护后方可使用。门框安装时应保证导轨面在铅垂线上，其倾斜度不大于1//1000。保证其平面度及对角线误差不超过标准规定。

5，门框安装好后，同时清除门框中杂物，以免影响门叶的安装,特别是密封面上不得有其它杂物。

6，门体安装应注意对角线误差。

7，然后安装启闭机机座，安装时注意平面度。

8，安装时应检测闸板与闸门框之间的密封圈间隙，闸门最大正向工作水头时，密封泄露小于1.25L/min

9，启闭机的安装方法：启闭机固定其位置时，先将启闭机的螺杆孔中心与闸门轴心调整到一直线上，然后将丝杆插入闸门吊耳，再用穿销连接，使两者位于同一铅垂线上，再将启闭机上的链接钢板与机座用螺栓或焊接来固定。

10启闭机的丝杆与闸门连接后，检查各部位是否全部安装到位，方可适用启闭机，在一般情况下，启动如不灵活，可微调连接板的位置，感觉轻松灵活后方可固定。

11，驱动装置手电两用，灵敏可靠，手动时，在操作手轮时首先调节手柄板到手动位置，然后旋转手轮或直接作输出轴转动，从而实现闸门启闭动作，此时电路切断，不可进行电动操作；在电机驱动时，手轮不可旋转，所有结合面的密封处没有渗漏,并观察其手动装置及自动复位功能是否到位。

12，指示式开度计和双向过力矩开关绝对可靠，开度指示仪的表盘刻度为百分比。其动作数值在实际使用中进行调整，闸门的启闭度控制也应在调试时根据实际使用情况进行调整.

13，手轮上标明开闭方向，手轮顺时旋转为关闭ZMQY附壁式铸铁圆闸门，人工操作力不大于150N。

14，电动启闭装置的电机最大转矩应大于额定转矩的3倍，驱动电机的连续转动时间不得低于15分钟。

ZMQY附壁式铸铁圆闸门安装示意图

ZMQY附壁式铸铁圆闸门主要性能参数

1，ZMQY附壁式铸铁圆闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。

2，ZMQY附壁式铸铁圆闸门密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m。

3，ZMQY附壁式铸铁圆闸门公称压力≤0.1Mpa；密封试验压力0.1Mpa。

4，ZMQY附壁式铸铁圆闸门工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水PH值：5～10

5，ZMQY附壁式铸铁圆闸门安装位置：正常状态下正向迎水、处于铅垂状态。

6，ZMQY附壁式铸铁圆闸门最大工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m

7，ZMQY附壁式铸铁圆闸门启闭速度：不小于0.2m/min，不大于1.5m/min。

8，ZMQY附壁式铸铁圆闸门闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。

安装ZMQY附壁式铸铁圆闸门注意事项

1，ZMQY附壁式铸铁圆闸门安装前，首先检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。

2，检查主立框与横框连结上的止水面是否有错位，如有错位则松动连接螺栓将止水面调整在同一平面内。

3，ZMQY附壁式铸铁圆闸门安装时应采用整体就位安装，禁止闸框、闸板分体安装，防止闸框变形。
4，二期浇筑前将ZMQY附壁式铸铁圆闸门整体吊装就位后找好前后、左右的正确位置，然后调整螺栓与工程配钢筋焊牢固。

成都川水四方水利设备有限公司—专业成都铸铁圆闸门厂家整理。

铸铁闸门安装注意事项

1，贵阳铸铁闸门产品结构科学合理，操作简便灵活，方便管理。
2，铸铁闸门防腐能力强，可适用于PH=6-8的流体酸碱工况。
3，铸铁闸门止水效果好，正常情况下最大渗水量L≤0．07L／m．s。
4，铸铁闸门按闸门的鲒构形式分为：PZ平面平板铸铁闸门和PGZ平面拱形铸铁闸门，产品有整体式和组装式两种。
5，铸铁闸门一般情况下在结构上采用机加工硬止水密封，口径较大的铸铁闸门亦可采用橡胶封水。
6，铸铁闸门可根据用户需求要求，可采用镶铜或镶不锈钢止水。
7，铸铁闸门正常使用水头1-6米，还可承受一定的反向水头，为满足用户要求，可制造高水头闸门。
8，铸铁闸门是整体安装，再进行二期浇注，必须将闸板与闸框的封水间隙调到0·3mm以下，才能进行二期浇注。
9，铸铁闸门在二次浇筑浇注混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆必须清除，不然灰浆凝固后会影　 响正常启闭操作。
10，铸铁方闸门上下框安装有固定钢板，主要功能是防止闸板在运输和吊装等过程中滑出，在产品安装凝固后(使用前)必须先卸掉闸框的固定钢板和下框紧回螺栓，才能进行启闭操作。
11，铸铁方闸门启闭时，必须注意调整闸板的上下板限位置，以免损坏闸门或者造成顶闸事故。

铸铁镶铜闸门养护方法

1，进口和出口的铸铁方闸门应由专人负责管理。
2，铸铁方闸门在运行工作必须实行二十四小时值班制。
3，管理人员负责铸铁方闸门启闭机房和附属设施的安全保卫工作，负责完成启闭闸门机房和工作环境的清洁卫生工作。

4，铸铁铸铁方闸门启闭操作完成后，必须进行启闭机和铸铁镶铜闸门等设备的维护保养工作。

5，检查铸铁方闸门电器回路中单个元件和所有动力回路和操作回路，保证接线正确、整齐。
6，检查铸铁方闸门所有机械部件，连接部件的紧固螺栓和各种保护装置及润滑，注油情况等。
7，检查铸铁方闸门门体及启闭机传动部位有无阻卡物件，清除一切杂物。
8，每年的汛前需进行贵阳铸铁闸门检修和试运行，包括更换铸铁镶铜闸门水封、闸门的除锈、钢丝绳的涂油等工作。
