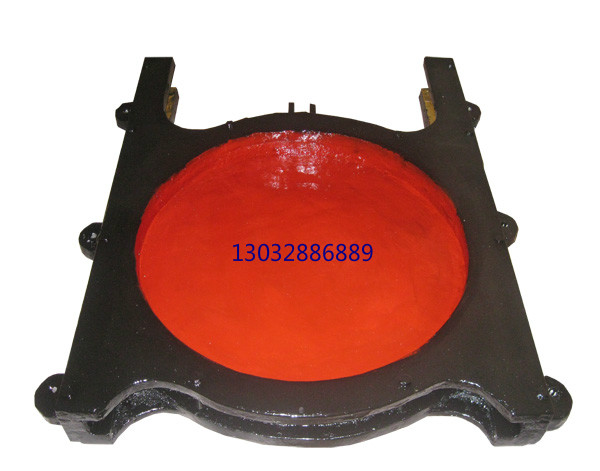

ZMY双向止水铸铁镶铜圆闸门产品简介
ZMY双向止水铸铁镶铜圆闸门又名铸铁圆闸门，是吸收国内外先进结构和工艺，而进行改进的一种给排水及污水处理的理想设备，产品符合建设部CJ/T300-1992标准和美国AWWA标准。广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中，对公称压力为0.1MPa以下的用在管道口合交汇窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。
成都川水四方水利设备有限公司—专业成都不锈钢闸门厂家整理。
ZMY双向止水铸铁镶铜圆闸门主要技术性能参数
1，密封面每米长度渗水量：正向≤0.7L/min·m，反向≤1.25L/min·m
2，公称压力≤0.1Mpa；密封试验压力0.1Mpa
5，工作环境：温度-20℃～120℃，湿度：95%，工作介质：水与污水PH值：5～10
6，启闭速度：不小于0.2m/min，不大于1.5m/min。
8，闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。
ZMY双向止水铸铁镶铜圆闸门主要特点：
1，ZMY双向止水铸铁镶铜圆闸门与启闭机配套使用，为工作部分和启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。
2，ZMY双向止水铸铁镶铜圆闸门通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。
3，ZMY双向止水铸铁镶铜圆闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
4，采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。
成都川水四方水利设备有限公司—专业成都不锈钢闸门厂家整理。
ZMY双向止水铸铁镶铜圆闸门主要零部件材质
闸板
灰铸铁、球铁、不锈钢
GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84
门框
灰铸铁、球铁、不锈钢
导轨
灰铸铁、球铁、不锈钢
密封面
锡青铜 丁腈橡胶
GB1176-87 或GB12225-89
楔块
锡青铜、丁腈橡胶
传动螺杆
不锈钢
GB1220-84
吊块螺母
铝铁青铜ZCuA110Fe3
GB1176-87
紧固件
0Cr17Ni12Mo2、0Cr18Ni9Ti
GB1220-8

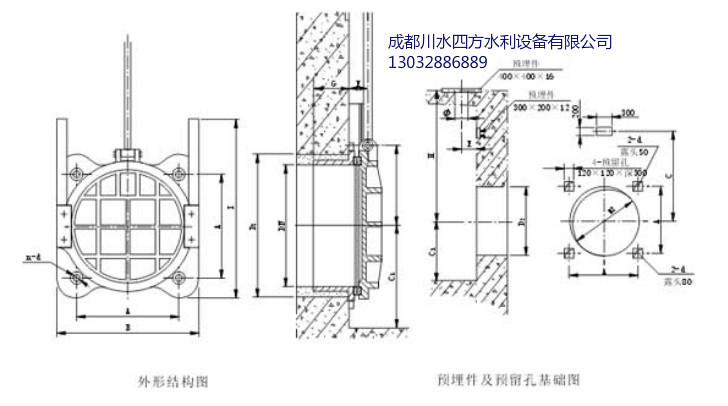

ZMY双向止水铸铁镶铜圆闸门外形连接尺寸
型号
通径DN
A
A1
B
B1
C
D1
E
H
b
φd
4-φd1
ZMY-300
300
407
300
150
75
200
320
44
562
20
16
4-φ22
ZMY-400
400
524
400
206
122
256
420
51
750
25
20
4-φ25
ZMY-500
500
644
500
236
135
312
520
60
870
25
20
4-φ25
ZMY-600
600
764
600
255
152
368
620
60
983
25
20
4-φ26
ZMY-700
700
884
700
280
158
430
724
74
1262
30
25
4-φ28
ZMY-800
800
984
800
280
158
478
824
74
1392
30
25
4-φ28
ZMY-900
900
1105
900
340
170
525
928
105
1750
30
25
4-φ32
ZMY-1000
1000
1205
1000
370
190
590
1030
110
1828
35
30
4-φ32
ZMY-1200
1200
1425
1200
405
220
695
1232
115
2182
35
30
4-φ32
ZMY-1500
1500
1766
1500
425
225
840
1536
115
2933
80
30
4-φ32
使用贵阳启闭机注意事项
1，启闭机应注意闸板的上、下启闭位置，不能超限，以免损坏闸门和启闭设备。
2，启闭机在启闭过程中如有异常情况必须立即停止使用，及时进行检查修复再操作。
3，启闭机在关闭时距闸底10公分处需要暂停2分钟，让激流冲净底门槽内杂物，然后再将闸门关闭。
4，启闭机机安装时要保持基础布置平面水平180度，启闭机底座与基础布置平面的接触面积要达到90%以上，螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏启闭设备。
5，安装启闭机根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm，高程偏差不超过正负5mm，然后在进行浇注二期混凝土或与预埋钢板连接。
6，将启闭机置于安装位置，把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘再用螺杆下方和闸门进行连接。
7，启闭机基础建筑物安装必须稳固安全，设备的机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
8，起闭机电气设备的安装必须符合图纸及说明书的规定，全部电气设备均可靠的接地。
9，所有起闭机安装完毕，要先对螺杆启闭机进行清理，补修已损坏的保护油漆，灌注润滑脂才能延长使用寿命。
启闭机简单修理方法
启闭机是一种利用螺纹杆直接或者是运用导向滑块、螺杆和闸门门叶相连接，在螺杆上、下移动的时候开启和关闭闸门的设备，螺杆启闭机在水库灌区河道堤坝以及水力电站之类的工程项目上面的启闭机与闸门大规模应用，下面我们就来介绍一下简单问题的处理方法
2，在贵阳启闭机使用以前，必须对螺旋杆启闭机采取全方位检查的方法，检查每一个位置的润滑状况是否良好，螺栓是不是松动，电动启闭的过程中要观察电源线路是否完好，开关是否有问题。
3，安装位置：正常状态下正向迎水、处于铅垂状态
4，最大工作水头：单向受压：正向：10m，反向：5m，双向受压：均为10m
7，闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。
零部件名称
材质
材质标准
1，启闭机的操作人员一定要了解螺杆式启闭机的结构、功能以及使用方式，同时拥有启闭设备操作知识，才能够确保机器的正常运转。
