涡街流量计Dn125型
2． 避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
3． 避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。涡街流量计尽量安装在远离振动源和电磁干扰较强的地方，振动存在的地方必须采用减振装置，减少管道受振动的影响。
4． 涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。
5． 仪表最好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。
6． 仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。涡街流量计使用注意事项：尽量减少管道内汽锤对涡街发生体的冲击。振动较大而又无法消除时，不宜采用涡街流量计。

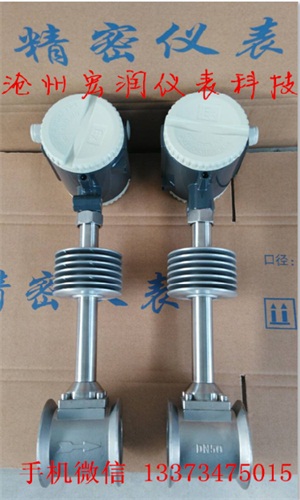

为提高蒸汽流量计DN125带现场中文显示的耐高温及抗振动性能，我公司新近开发出了的传感器可在高温（350℃）、强振动（≤1g）的恶劣工况下使用。
为了使用方便，电池供电的本地显示型涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
在实际应用中，往往最大流量远低于仪表的上限值，随着负荷的变化，最小流量又往往会低于仪表的下限值，仪表并非工作在它的最佳工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。我公司研制的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与涡街流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。
蒸汽流量计DN125带现场中文显示选型要素：
代号
通径
流量范围m3/h
HR-LU-15
DN15
0.3~6(液体)
2.2~30（气体）
蒸汽流量请查看说明书，DN300以上推荐使用 插入式涡街流量计
HR-LU-20
DN20
0.6~12(液体)
4~50（气体）
HR-LU-25
DN25
1.2~16(液体)
8.8~55（气体）
HR-LU-32
DN32
1.6~30(液体)
18~130（气体）
HR-LU-40
DN40
2~40(液体)
22.6~150（气体）
HR-LU-50
DN50
4~55(液体)
35~350（气体）
HR-LU-80
DN80
9~135(液体)
90~900（气体）
HR-LU-100
DN100
14~200(液体)
140~1400（气体）
HR-LU-125
HR-LU-150
DN125
DN150
27~275（液体）
32~480(液体)
200~1700 （气体）
300~3000（气体）
HR-LU-200
DN200
56~800(液体)
550~5500（气体）
HR-LU-250
DN250
200~2000(液体)
880~8800（气体）
代号
功能1
N
无温压补偿
Y
有温压补偿
代号
输出型号
F1
4-20mA输出（二线制）
F2
4-20mA输出（三线制）
F3
RS485通讯接口
代号
被测介质
J1
液体
J2
气体
J3
蒸汽
代号
连接方式
L1
法兰卡装式
L2
法兰连接式
代号
功能2
E1
1.0级
E2
1.5级
T1
常温
T2
高温
T3
蒸汽
P1
1.6MPa
P2
2.5MPa
P3
4.0MPa
D1
内部3.6V供电
D2
DC24V供电
B1
不锈钢
B2
碳钢
蒸汽流量计DN125带现场中文显示指标：
采用标准：JB/T9249--1999
测量介质：气体、液体、蒸汽
口径规格：10---600
流量测量范围： 气体2-60000 m3/h液体0.16-6000 m3/h
测量精度：1.0级1.5级
被测介质温度： -40℃-450℃
工作压力： 2.5MPa 4.0MPa 25MPa
输出信号：电平、脉冲、4--20mA
仪表使用环境： 温度：-25℃- +55℃湿度：5%-90% RH50℃
电源： DC12V ---DC24V
防爆等级：iaⅡCT6
蒸汽流量计DN125带现场显示流量范围：
涡街流量
传感器通径
（mm）
液体（参比介质：常温水）
气体（参比介质：20℃
101325Pa状态下空气
标准型
扩展型
15
0.8～6
0.5～8
6～40
5～50
20
1～8
0.6～12
8～50
6～60
25
1.5～12
0.8～16
10～80
8～120
40
2.5～30
2～40
25～200
20～300
50
3～50
2.5～60
30～300
25～500
65
5～80
4～100
50～500
40～800
80
8～120
6～160
80～800
60～1200
100
12～200
8～250
120～1200
100～2000
125
20～300
12～400
160～1600
150～3000
150
30～400
18～600
250～2500
200～4000
200
50～800
30～1200
400～4000
350～8000
250
80～1200
40～1600
600～6000
500～12000
300
100～1600
60～2500
1000～10000
600～16000
400
200～3000
120～5000
1600～16000
1000～25000
500
300～5000
200～8000
2500～25000
1600～40000
600
500～8000
300～10000
4000～40000
2500～60000
蒸汽流量计DN125带现场中文显示安装环境要求：
1． 尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。直管段的配置，前后直管段要满足涡街流量计的要求，所配管道内径也必须和涡街流量变送器内径一致。
HR-LU-65
DN65
6.5~68(液体)
50~480（气体）
