加工范围

卷筒材料MAX:450MM    材料最大宽幅：500MM

加工精度

≤±0.02mm (相对印刷靶标）

最快加工速度

双头7200孔/小时、四头14400孔/小时

加工厚度

0.025～0.5mm  视材料孔径而定

适用材料

 PET,PVC,PC,FPC软性线路,Film,PI,ITO等卷装材料

气涨轴

3寸

EPC

解析度0.1mm，收料 边约0.5mm

冲孔方式

冲切打孔

材料夹持

四点夹持固定加XY方向张力整平，确保材料平整不变形

冲孔尺寸

Φ1mm～5mm圆孔（标准）  特别需求可订做

显示尺寸

8寸

资料保存

DOM硬碟储存，资料不流失

记忆容量

100组以上之加工档案

影像处理

256灰階影像辩识

视觉范围

12mmX9mm

照明方式

可换LED

编辑功能

自动捕捉，自动校正

量测功能

冲孔中心偏差自动检查频率，另附长条圆统计，可做自主检验

拉料方式

伺服马达驱动

电源

双头：AC220V/50Hz/1500W、四头：AC220V/50Hz/2500W

使用环境

温度20～25℃、湿度40～60

机台尺寸

双头：长*宽*高（2000mm*1000mm*1600mm)

四头：长*宽*高（2600mm*1000mm*1600mm)

重量

双头约重：800KG 、四头约重：1200KG

空压源

需要干燥，5~8kg-cm2,300NL/min

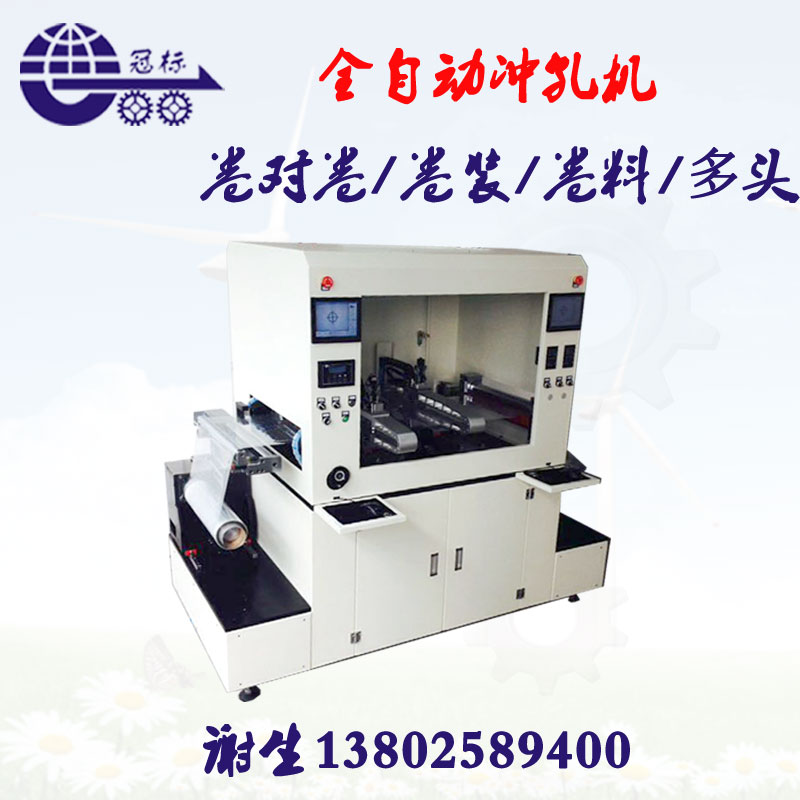

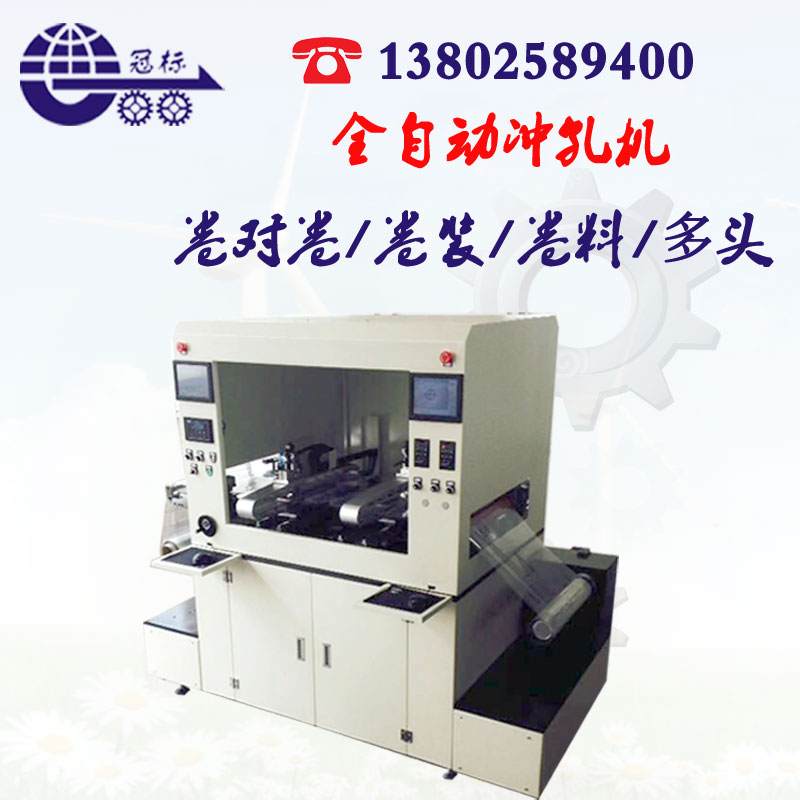

深圳卷对卷打靶机特点

国内首创技术，设计合理，维护简便成本低，适用广大客户的需求。

嵌入式XP系统，人性化设计，可自定义设置，操作方便，简单直观。

触摸功能：直接在触摸屏上设定工作模式。

智能识别：能自动识别各种材料上的圆形图，自动对位冲孔。

 每人可同时操作N台机。

工作时可分别在8寸电脑屏或冲孔处直接观看冲孔实况。

品质保证：结构设计可靠，过滤器、调压阀、气缸、电磁阀采用全部采用进口，确保适用寿命。
