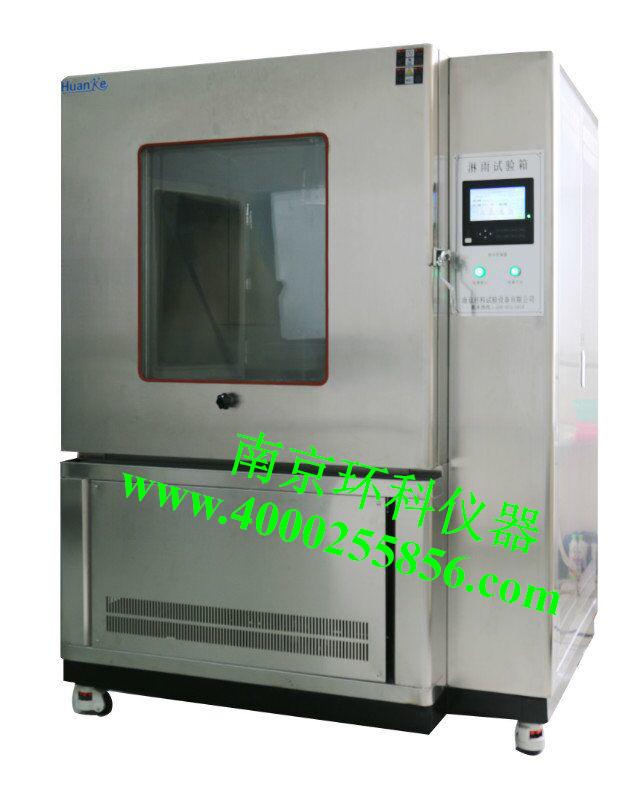

滴水、摆管淋雨试验箱

设备特点

自然界雨水对产品和材料的破坏，每年造成难以估计的经济损失。所造成的损害主要包括腐蚀、褪色、变形、强度下降、膨胀、发霉等，特别是电器产品因雨水造成短路而极易酿成火灾。因此针对特定的产品或材料进行外壳防护水试验是必不可少的一道关键程序。

本套箱式淋雨试验设备需安装在特设的实验室内对产品进行人工模拟淋雨试验，实验室内的进水和防水设施必须安装到位。设备可以用来考核和确定电工、电子产品，各种电器及各种照明灯具的外壳和密封件在水试验后或在试验期间能否保证设备和元件良好的工作性能。设备能完全模拟外界淋雨环境，充分再现外界淋雨环境对产品所造成的影响。

本设备人工模拟淋雨试验，不包括有强风速的降雨，不考虑试验样品的温度与雨水温度的温度差作用所引起的大量进水。

本设备可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验。

满足标准

淋雨试验箱主要是提供各种水试验环境，用于防水性和可靠性鉴定，该设备满足GB/T17215.211-2006、GB 4208—2008(IEC 60529)防护等级IPX1、2、3、4等标准的试验要求。

技术规格及参数

l 型号：LX-010DB

l 工作室尺寸:100×105×108cm   D×W×H

l 外形尺寸:110×135×185cm

l 试验台面积： φ30cm  (扩展台面?60cm，调节高度25cm)

l 试验台转速： 1～20r/min可设可调

l 试验台承重： 20kg

l 淋 雨用 水： 当地清洁的自来水



l 摆管淋雨试验主要技术参数:

1． 喷水孔径：φ0.4mm

2． 喷水孔间距:  50mm

3． 喷水环半径:  R400/200mm

4． 喷水管管径:  φ15mm

5． 摆 管摆角 幅 度:  0～±170°可设可调

6． 摆  管   摆  速:  60°/S可设可调

7． 每孔平均水流速度： 0.07L/min可调

l 滴水试验主要技术参数：

1. 滴水面积：800*800mm

2. 滴水孔径：0.4mm

3.   孔间距： 20*20mm

4. 滴水量：1—4mm/min

试验箱结构

1. 本套箱式淋雨试验设备选用优质不锈钢材料加工成型。设备由箱体、摆管支架、摆管传动机构、工作旋转台、滴水箱、电气控制部分组成。其中箱体采用SUS304不锈钢发纹板制作，摆管立柱内部采用槽钢焊接，保证在摆管摆动时不晃动；设备的旋转台样品架、法兰、接嘴及其它附件配件均为不锈钢材料制作。

2. 本设备设计一套直径800㎜的摆管，摆管由内径?15mm的不锈钢管弯制，可以作往返摆动，同时将控制在一定流量和压力的水通过摆管上的喷嘴喷出，特制黄铜喷嘴，喷水角度可调。摆管摆动的传动装置设计合理，制作精密，维护方便。摆管摆动由先进的步进电机和减速机完成，摆动频率和角度及转盘的转速由可编程液晶控制器设定好后自动控制，操作简单。

3. 样品架转台呈水平方向360度旋转。整台设备设计合理，经久耐用。设备在符合国家标准的前提下，各方面性能都稳定的基础上更具备实用性和便于控制。

4. 设备的顶部特别设计安装一套密封滴水盘，可以做滴水试验，滴水口采用新型进口22G注胶针头，内径? 0.4mm。降雨量通过改变流量达到改变滴水箱内水压来进行调节，操作简单。试验结束后自动空压清洗针嘴（空压机客户自备）

5. 设备配备了一套相当容量的贮水箱以供应试验所需水之用。吸水电机将水箱中的水压入管道，通过调节泄压水阀，保持规定的流量和压力从摆管的喷嘴喷出，或滴水箱的滴嘴滴出。试验用水可以采用循环使用，经喷嘴喷出的水经过过滤之后可以回到贮水箱中重复使用。

6. 钢化玻璃门配以硅橡胶和雨刮器，可以清楚地观察箱内样品情况。

7. 玻璃转子流量计：实现对流量调节、显示。

8. 指针式压力表：显示当前压

9. 设备外形美观、结构紧凑、操作直观、简便；配套设备、附件齐全,具有较高的可靠性和安全性；设备的技术指标及性能在国内同类产品中处于领先地位。

控制系统

    采用7寸液晶触摸屏控制仪，PLC控制可分别对摆管、转盘、水泵和试验时间进行控制；摆动角度、频率、转盘转速能直接在触摸屏设定和显示，手动模式下摆管摆幅可以在允许范围内任意调节，同时触摸屏可直观显示当前摆管位置（相对角度）。

        预设摆管摆动幅度和摆动速度、转盘转速

预设试验时间: 试验时间最大为9999小时59分

l 进口执行元器件；

l 配备水过滤器；

l 无熔丝保护开关；

l 过载、漏电、全护套式接线端子；

l 具有自动关机等保护；

备品备件及随机资料

1. 提供操作使用说明书、装箱清单、电气原理图以及买方正确使用和维修该设备而需要其它有关资料。

2. 淋雨喷头

设备使用条件

1. 温度范围：5~40℃；相对湿度：≤85%；

2. 电源要求：AC 380（ ±10%）V/50HZ   三相五线制

3. 预装容量：2.0 KW

价格交货说明

l 供方送货上门并负责运费，预付款到帐后30个工作日内发货；

l （含17%税金、包装运输、安装调试费）需方预付总金额的50%，货到验收合格后一次性付清余款；

l 供方负责安装调试操作介绍，直到需方员工独立操作为止；

保修期壹年，自安装验收之日起计。供方承诺终生提供备件，售后服务必须到现场解决的，供方在48小时之内到达用户现场。
