山东翻板式支座 万能试验机配件厂家
翻板式弯曲支座
济南纳克工贸有限公司专业生产供应各种试验机配件，产品有：济南液压万能试验机WE-50,WE-100弯曲支座；WE-300、WE-300A、WEW-300弯曲支座WE-600、WE-600A、WEW-600、弯曲支座；WE-1000、WE-1000A、WEW-1000翻板式弯曲支座总成；电子万能试验机（电子拉力试验机）上下夹具体、钳口。济南、长春、红山、广州试验机WE-300A、WE-600、WE-1000弯曲支座等。提供特殊试验机配件的设计，加工。
FB型翻板式弯曲支座
详细信息
一、概述
目前，金属材料的弯曲试验大都是在万能材料试验机上加装弯曲支座来进行。常用的弯曲支座有支辊式弯曲支座和V型弯曲支座等，这些装置普遍存在着无弯曲角度指示、不能一次弯曲到180度角等缺陷。而这些缺陷又都是不符合弯曲试验原理要求的。
我公司经过长期试验研究，研制成翻板式弯曲支座，该装置是万能材料试验机弯曲试验装置的换代产品，具有弯曲角度指示、能一次连续弯曲到180度角、支座间距可调、试样装卸方便、试验结果准确可靠并能进行反弯试验等一系列优点，应该说是现有弯曲试验装置中最为先进的。
二、翻板式弯曲支座总成结构原理

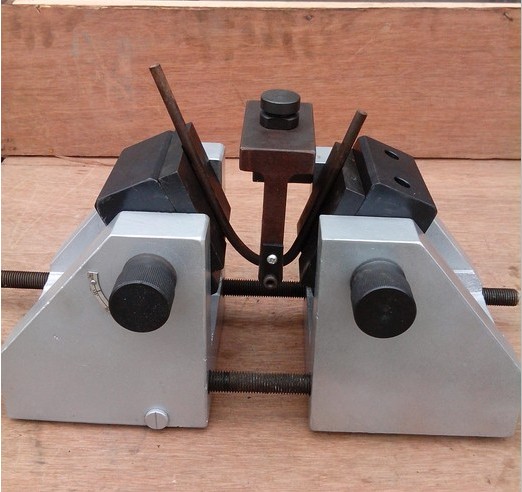

做冷弯试验时如图（a、b、c）所示将试样置于翻板上面的楔形滑块上表面中间。试验机上压装的冷弯压头压在试样中间，试样则绕压头弯心圆弧弯曲弯曲变形。两翻板随试样两臂翻转。翻转角度变化与试样弯曲角度同步变化，在两翻板轴端面上的指针便指示试样从0度弯曲到180度全过程的角度.。弯曲到180度之后上压头向上移时，试样与翻板之间的楔形滑块会随之上移，即等效于扩大了两支座的间距，消除了两支座对试样的夹持力，因此，试样便很方便地取出。
三、主要技术参数：
1、单个支座尺寸：（FB100型）153Х275Х160；（FB60/30型）150Х170Х160
2、压头规格（选配）：3-12（7件）、14-30（9件）、32-125（24件）
3、角度指示：0゜——180゜
4、弯曲支座总重量（不包括压头）：（FB100型）32Kg；（FB60/30型）27kg
5、拉杆长度：600
