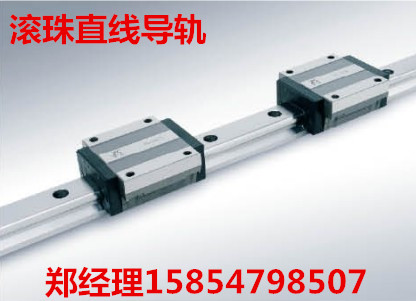

山东博特JSA-LG20直线导轨 直线导轨规格型号
JSA-LG20直线导轨 博特直线导轨尺寸 直线导轨规格型号 直线导轨生产厂家
KL（四方向等载荷宽型、安装孔为螺孔）
KT（四方向等载荷宽型、安装孔为通孔）
滚动直线导轨副是在导轨与滑块之间放入滚珠，当滑块与导轨有相对运动时，滚珠在导轨的滚道上滚动，滑块与导轨之间摩擦为滚动摩擦，滚动摩擦系数为0.0025-0.0035；
1、滚道度HRC58以上，并经过精密磨削，所以滚动直线导轨副具有高效率；
2、动、静摩擦系数相对较小；
3、摩擦特性好，低速时不爬行；
4、导向精度高；寿命长的优点。
此外，滚动直线导轨副还能够根据需要选择不同种类的预加载荷，刚性高；因此滚动直线导轨副广泛应用于数控机床、精密电子机械、工业机器人等机械产品。
JSA-LG滚动直线导轨副采用四列圆弧轨道，接为45.，接触点处法线的交点位于导轨内侧，调心性好，对安装基面的误差有一定的吸收能力；对较大的预加载荷，也不会引起滚动摩擦阻力的增大，在得到平稳的运动的同时具有较大的刚性。因此，JSA-LG滚动直线导轨副具有上下左右四个方向承载能力相等，刚性高，具有自动调整能力，能吸收安装基面误差，便于设计与安装的优点。
型号
Model
装配后尺寸
Assembled dimension
导轨尺寸
Gail dimension
滑块尺寸
slide dimension
额定载荷（KN）rated load
额定静力矩 rated static torque(N*m)
H
W
B
H1
I
F
L0max
d×D×h1
B1
K
T
T1
C1
M1
Φ
C2
L1
L2
L3
C
C0
MA
MB
MC
JSA-LG15
24
16
15
15
20
60
1500
4.5×7.5×5.3
47
19.4
7
11
4.5
M5
4.5
38
57
38.8
30
8.71
14.5
70
70
112
JSA-LG20
30
21.5
20
18
20
60
3000
6×9.5×8.5
63
25
10
10
5
M6
6
53
74
50.8
40
13.6
22.7
112
112
186
JSA-LG20C
90
66.8
18.2
30.3
165
165
278
JSA-LG25
36
23.5
23
22
20
60
4000
7×11×9
70
29.5
12
16
6.5
M8
6.7
57
90
59
45
19.6
32.6
170
170
280
JSA-LG25C
109
78
26.1
43.6
318
318
522
JSA-LG30
42
31
28
26
20
80
9×14×12
90
34
12
18
9
M10
9
72
97
70
52
27.6
34.4
311.3
311.3
546
JSA-LG30C
119
92
33.4
45.8
560
560
745.2
JSA-LG35
48
33
34
29
20
80
9×14×12
100
39
13
21
9
M10
9
82
110
80.5
62
34.8
58
536
536
869
JSA-LG35C
135
105.8
46.5
77.4
810
810
1300
JSA-LG45
62
37.5
45
38
25
100
14×20×17
120
51
15
25
11
M12
10
100
139
102
80
54.4
90.7
1100
1100
1882
JSA-LG45C
60
105
167
130
72.6
121
1560
1560
2665
JSA-LG55
70
43.5
53
44
30
120
16×23×20
140
57
20
29
14
M14
12
116
161
118
95
78.4
131
1547
1547
2580
JSA-LG55C
199
156
105
174
2649
2649
3950
JSA-LG65
90
53.5
63
53
35
150
18×26×22
170
76
23
37
16
M16
14
142
195
147
110
128
213
3690
3690
5540
JSA-LG65C
255
207
186
309
5460
5460
8788
注：1、表中Lomax为单根导轨的最大长度，如需要更长，请客户与我公司联系，另行协商。
2、表中的I根据用户要求可以调整，但最好不要超过表中数值的2倍。
