高速重载滚珠丝杆，在高速、重载、精密滚珠丝杠副开发方面：采用以螺母旋转为主驱动的方式解 决丝杠副惯量大的问题，同时采用丝杠中空强冷抑制温升。面对丝杠既要实现高速又要具备高刚性和承载的实际矛盾，将丝杠副采用特殊循环返向结构设计，应用动 力学理论及CAE仿真技术，对循环返向结构进行优化设计；搭建构建滚珠丝杠副的低阶和高阶刚度模型，对滚珠丝杠副的接触变形的模型进行研究，合理选择丝杠 副的导程和滚珠直径，确保丝杠副具有高承载和高刚性。
高速重载滚珠丝杆其特点是：高负荷、高速和高精度，可以满足注塑机械、铸造机床、锻压机床等水平快 速发展的需求。
为满足导轨副的高速运转及低噪音，设计中通过在滚柱间隔中增加保持链的方式，以消除滚动直线导轨副在高速运行时滚动体之间的逆向阻碍和碰撞，使滚动体 能够保证流畅稳定的滚动，加之改善循环系统的结构件，使得导轨副在高速运行时噪音及发热量大为降低，实现了导轨副的高速、高精运动。
|

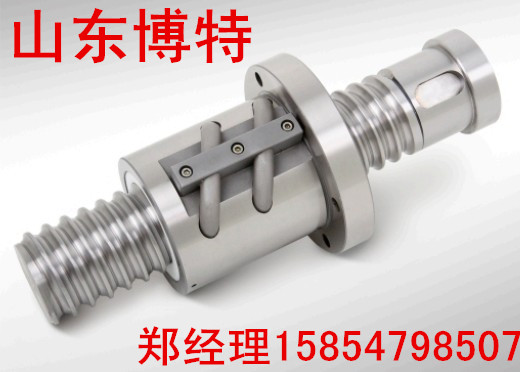

BT-ZCT系列大型重载滚珠丝杠副 |
||||||||||||||
|
型号 |
公称直径 |
导程 |
钢球直径 |
回路数 （卷数/列数） |
额定载荷 |
刚度N/μm |
外径 |
全长 |
b |
h |
Y |
X |
R |
|
|
d0 |
Ph |
Dw |
（turns/circuits） |
动载荷 |
静载荷 |
Kc |
D |
L |
||||||
|
Load rating N |
||||||||||||||
|
Dynamic |
Static |
|||||||||||||
|
Co |
Coa |
|||||||||||||
|
ZCT12524-5 |
125
|
24 |
10.318 |
2.5×2 |
152000 |
708000 |
3655 |
180 |
200 |
32 |
11 |
100 |
136 |
40 |
|
ZCT12524-7.5 |
2.5×3 |
230000 |
1060000 |
5379 |
275 |
|||||||||
|
ZCT12532-5 |
32 |
15.081 |
2.5×2 |
273000 |
1021000 |
3823 |
185 |
250 |
32 |
11 |
107 |
140 |
45 |
|
|
ZCT12532-7.5 |
2.5×3 |
386000 |
1532000 |
5627 |
350 |
|||||||||
|
ZCT4024-5 |
140 |
24 |
10.318 |
2.5×2 |
170000 |
788000 |
4005 |
210 |
200 |
32 |
11 |
115 |
154 |
50 |
|
ZCT14024-7.5 |
2.5×3 |
241000 |
118200 |
5895 |
275 |
|||||||||
|
ZCT14032-5 |
32 |
15.081 |
2.5×2 |
287000 |
1142000 |
4196 |
220 |
255 |
32 |
11 |
135 |
163 |
60 |
|
|
ZCT14032-7.5 |
2.5×3 |
406000 |
1713000 |
6177 |
350 |
|||||||||
|
ZCT14040-5 |
40 |
17.4625 |
2.5×2 |
349000 |
1312000 |
4262 |
220 |
306 |
32 |
11 |
135 |
163 |
60 |
|
|
ZCT14040-7.5 |
2.5×3 |
495000 |
1967000 |
6273 |
430 |
|||||||||
|
ZCT14050-5 |
50 |
18 |
2.5×2 |
363000 |
1346000 |
4265 |
225 |
380 |
32 |
11 |
141 |
167 |
70 |
|
|
ZCT14050-7.5 |
2.5×3 |
515000 |
2020000 |
6277 |
530 |
|||||||||
|
ZCT16032-5 |
160 |
32 |
15.081 |
2.5×2 |
304000 |
1306000 |
4679 |
245 |
252 |
36 |
12 |
141 |
180 |
60 |
|
ZCT16032-7.5 |
2.5×3 |
431000 |
1959000 |
6887 |
350 |
|||||||||
|
ZCT16040-5 |
40 |
17.4625 |
2.5×2 |
371000 |
1504000 |
4819 |
245 |
306 |
36 |
12 |
141 |
180 |
60 |
|
|
ZCT16040-7.5 |
2.5×3 |
526000 |
2256000 |
7093 |
430 |
|||||||||
|
ZCT16050-5 |
50 |
18 |
2.5×2 |
386000 |
1548000 |
4826 |
350 |
380 |
36 |
12 |
147 |
185 |
70 |
|
|
ZCT16050-7.5 |
2.5×3 |
547000 |
2322000 |
7104 |
530 |
|||||||||
|
ZCT20032-5 |
200 |
32 |
15.081 |
2.5×2 |
334000 |
1645000 |
5678 |
295 |
252 |
45 |
15 |
162 |
216 |
70 |
|
ZCT20032-7.5 |
2.5×3 |
473000 |
2468000 |
8357 |
350 |
|||||||||
|
ZCT20040-5 |
40 |
17.4625 |
2.5×2 |
408000 |
1896000 |
5781 |
295 |
306 |
45 |
15 |
162 |
216 |
70 |
|
|
ZCT20040-7.5 |
2.5×3 |
579000 |
2843000 |
8508 |
426 |
|||||||||
|
ZCT20050-5 |
50 |
18 |
2.5×2 |
426000 |
1952000 |
5795 |
300 |
380 |
45 |
15 |
168 |
221 |
70 |
|
|
ZCT20050-7.5 |
2.5×3 |
603000 |
2928000 |
8530 |
530 |
|||||||||
|
ZCT25040-5 |
250 |
40 |
17.4625 |
2.5×2 |
447000 |
2385000 |
6921 |
335 |
312 |
50 |
17 |
194 |
266 |
70 |
|
ZCT25040-7.5 |
2.5×3 |
636000 |
3578000 |
10188 |
432 |
|||||||||
|
ZCT25050-5 |
50 |
18 |
2.5×2 |
467000 |
2456000 |
6943 |
370 |
385 |
50 |
17 |
206 |
274 |
90 |
|
|
ZCT25050-7.5 |
2.5×3 |
661000 |
3685000 |
10219 |
535 |
|||||||||
