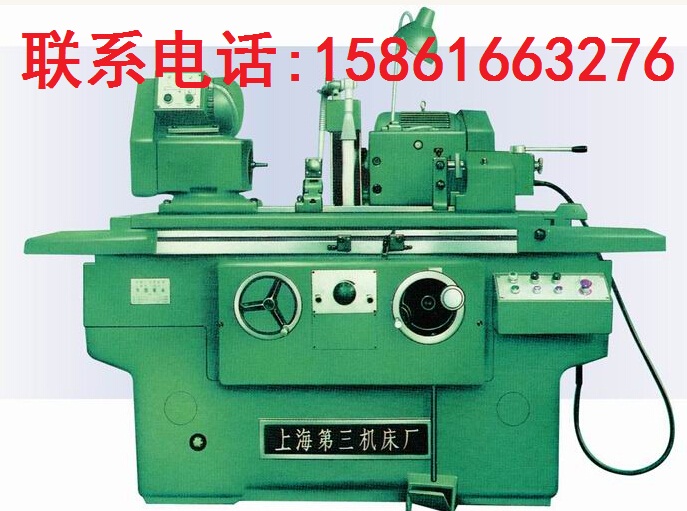

上海第三机床厂MB1320半自动外圆磨床
MB1320 半自动外圆磨床 详细说明：
本系列机床是在我厂原f200系列外圆磨床基础上改进设计派生的最新机床，主要用于磨削圆柱形和圆锥形的外圆与内孔，也可磨削轴向端面。
本系列机床的工作台纵向移动有液压和手动，砂轮架和头架可回
转，头架主轴也可转动，砂轮架可实行微量进给。液压系统采用了噪音小，输油平稳的螺杆泵。
本系列机床改进设计的主要特点是：
1. 增加抖动装置，使工作台获得短距离频繁换向功能，从而提高切入磨时工件的表面质量。
2. 尾架套筒采用无间隙滚镶钢密珠轴承形式，从而提高工件的支承刚性及尾架的使用寿命。
3. 全面贯彻《工业机械电气设备通用技术条件》。采用新型电气元件操作安全可靠，维修方便。本系列机床适合于中小批量生产车间及工具、机修车间使用。
规格及主要技术参数Main Specifications
项目
Item
MB1320
磨削直径范围
Grinding diameters
8～200 mm
最大磨削长度
Max grinding length
500 mm
工作台最大移动量
Max travel of table
600 mm
液压移动速度
Hydraulic traverse speeds
0.1～4 m/min
工作台转动范围
Swivel range of the table
-5°～+9°
工作台手轮-转移动量
Traverse per turn of wheelhead
6 mm/r
砂轮架快速移动量
Rapid travel of wheelhead
20 mm
手轮-转砂轮架移动量
Traverse per turn of wheelhead
1 mm
微调捏手转格砂轮架移动量
Movement per graduation on micro djustment knob
1 μm
砂轮轴转速
Speed of wheelhead spindle
2230 rpm
砂轮架移动量
Traverse of wheelhead
200 mm
砂轮尺寸
Wheel dimensions
400X40X127 mm
头架主轴转速
Speeds of headstock spindle
60,85,120,170,230,460 rpm
电机总容量
Coolant pump drive motor
3.32 kw
机床外形尺寸（长X宽X高）
Overall dimensions (LxWxH)
2000X1420X1600 mm
机床重量
Weight of machine
2100 kg
工作精度Working Accuracy
项目
Item
外圆圆度
Ex Ternal
3 μm
纵截面内直径
Cylindricity
5 μm
外圆粗糙度
Ex Surface
Ra≤0.32 μm
Main Accessories主要附件
1
冷却液箱 Coolant tank
1 set
2
开式中心架 Open center rest
1 set
3
砂轮修整器 Grinding wheel dresser
1 set
4
砂轮夹板 Grinding wheel clamp
2 sets
5
砂轮平衡器 Grinding wheel balancer
1 pc
6
合金顶尖 Carbide-tipped center
2 pcs
7
半缺顶尖 Half center
2 pcs
8
桥板 Bridge plate
1 pc
9
夹头 Chuck
1 set
10
双头扳手 Double end werch
6 pcs
11
内六角扳手 Socket head screw wrench
5 pcs
12
六角套筒扳手 Hexagon socket wrench
1 pc
13
三角胶带 Vblet
2 pcs
14
支点底座 Support iron
3 pcs
15
松卸螺帽 Dismountingnut
1 pc
16
三爪卡盘 Three jaw chuck
1 set
17
闭式中心架 Closed center rest
1 set
18
其他附件 Other accessories
