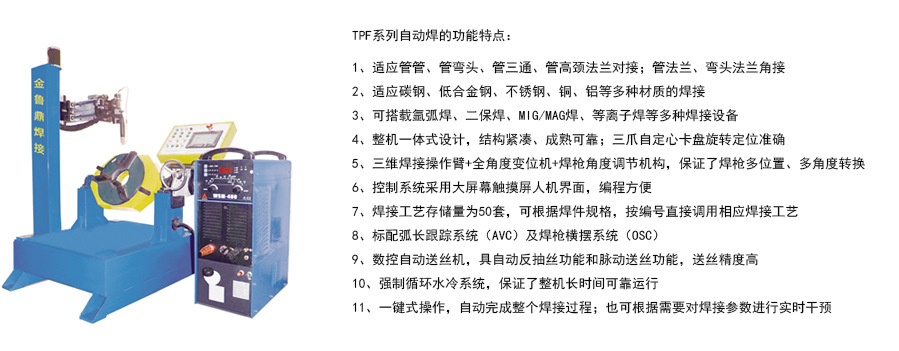

TPF系列自动焊适用焊件：
TPF系列自动焊外形尺寸图：
型号/尺寸
A长
B宽
C高
D中心通孔
E中心高
F旋转半径
TPF400
1500mm
2200mm
1800mm
170mm
740mm
350mm
TPF600
1500mm
2200mm
1800mm
240mm
740mm
350mm
TPF800
1700mm
2400mm
1800mm
365mm
760mm
450mm
TPF系列自动焊的技术参数：
规格型号
TPF400-M
TPF400-T
TPF600-M
TPF600-T
TPF800-M
TPF800-T
夹持外径
Φ20～Φ400
Φ30～Φ500
Φ30～Φ600
管子长度
不大于600mm
不大于600mm
不大于600mm
管子壁厚
不小于1mm
不小于1mm
不小于1mm
焊接电源
NBC500/WSM400
NBC500/WSM400
NBC500/WSM400
供电电源
焊机30KW/380V/50Hz
控制0.5KW/220V/50Hz
焊机30KW/380V/50Hz
控制0.5KW/220V/50Hz
焊机30KW/380V/50Hz
控制0.5KW/220V/50Hz
弯头旋转半径
不大于350mm
不大于350mm
不大于450mm
变位机中心通径
170mm
240mm
365mm
变位角度
0～360°
0～360°
0～360°
十字臂行程（X/Y/Z）
450mm×550mm×650mm
450mm×550mm×650mm
450mm×550mm×650mm
焊枪变位角度
0～90°
0～90°
0～90°
整机尺寸
1500mm×2200mm×1800mm
1500mm×2200mm×1800mm
1700mm×2400mm×1800mm
整机重量
500kg
550kg
650kg
最大载荷
240kg
600kg
1000kg
控制器
彩色触摸屏式控制器
存储量
50套焊接工艺
焊接层数
自动分层
焊枪摆动器
摆幅0～20mm； 摆动速度0～20mm/s； 坡口侧停留时间0～5s
弧长跟踪器
跟踪范围0～40.0mm ；跟踪速度0～6mm/s；弧长跟踪精度0.2mm
氩弧焊送丝机
适应丝径1.0mm、1.2mm
TPF系列自动焊的焊接现场及焊缝效果：
详情请登录公司官方网站查看更多图片和视频等资料：
http://www.ludingweld.cn/product/p01/
