模组_同创达TCD_线性模组
深圳市同创达自动化设备有限公司
专业生产：直线滑台、模组滑台、kk模组、支撑座、位移台、联轴器、单轴机器人、多轴机器人等自动化设备！

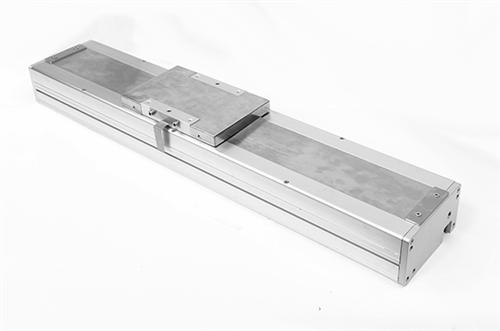

FF130系列滑台
FF130系列滑台(不含护盖）——外形尺寸图
FF130系列滑台(含护盖）——外形尺寸图
滚珠丝杆的各段行程是如何进行计算的？
之前的文章我们提过本公司的滑台命名方式，里面是有一个关键词是“行程”，当时由于篇幅较长，未能仔细讲解“行程”究竟是如何进行计算的。
滚珠丝杆的行程有一个公式的，里面包含3个因素。
A）总行程B）有效行程 C）余程
这公式的计算有点像小学时期的加减法，请看：
总行程=有效行程+余程。
接下来，就说说各个因素所代表的含义是什么吧？
总行程：整根丝杆全部的螺纹长度；
有效行程：螺母从丝杆的这端移动到另一端所经过的距离；
余程：
1 螺母的长度
2 丝杆两端有时候会因为加配相应共建而出现不能被螺母经过的长度
3 便于加工的扳手位置
当滚珠丝杆的螺母运转到有效行程之后，依然是可以进行适当的旋转 ，但是正常情况下，是不能旋转过度的，不然就会伤害到滚珠丝杆，导致滚珠颗粒和螺母的大量脱落，因而，一般是不建议运转的时候过量前进的。
版面有限，更多产品详情，请登录深圳市同创达自动化设备有限公司官网查询！
深圳市同创达自动化设备有限公司
专业生产：直线滑台、模组滑台、kk模组、支撑座、位移台、联轴器、单轴机器人、多轴机器人等自动化设备！
FF50系列滑台（不含护盖）——外形尺寸图
轨道长度（L2）全长（L）行程（mm）G（mm）n（mm）重量（kg）
A1滑座A2滑座A1滑座A2滑座
150、220、 70 、- 、35、 2、 1、 -
200、 270、 120、 55、 20、 3 、1.2、 1.4
250、 320、 170、 105、 45、 3、 1.4、 1.6
300、 370、 220、 155、 30、 4、 1.6、 1.8
版面有限，更多产品详情，请登录深圳市同创达自动化设备有限公司官网查询！
Shenzhen tongchuangda automation equipment Co., Ltd.
深圳市同创达自动化设备有限公司
深圳市同创达自动化设备有限公司，专业生产FA工厂自动化零件。公司致力于FA工厂自动化零件制造、开发、销售。为国内相关产品达到国际品牌产品质量而努力奋斗。为自动化装备制造保驾护航。
公司名称：深圳市同创达自动化设备有限公司
公司地址：深圳市龙华新区东环一路颖博工业园B栋二楼
联系人：黄先生
手机：13691659479
QQ:2231962296
座机：0755-28119575-8007
传真号：0755-81787771
官方网站：www.tcd-sz.com
www.thoreau.tw
微信公众号：同创达
同创达FF50系列直线滑台
轨道长度（L2）
全长（L）
行程（mm）
G（mm）
n（mm）
重量（kg）
A1滑座
A2滑座
A1滑座
A2滑座
150
