K40-4-No.11#矿山节能风机
K40-4-No.11#矿山节能风机K40-4-No.11#矿山节能风机K40-4-No.11#矿山节能风机K40-4-No.11#矿山节能风机

K40矿用风机是新一代K系列矿用节能通风机主要型号之一，该系列风机是各类非煤矿山通风以及冶金、有色、黄金、化工、建材和核工业等领域最常用的风机之一，可作为主扇、辅扇，既可安装在地表，也可安装于井下，适宜于多风机联合运转，是多风机串并联多级机站通风系统中各级机站理想的机站风机。也适用于大型车间、隧道、人防工程等场合通风换气。
    一、该系列节能风机的主要性能、技术指标、及组成如下：
（1）机号：№7～№26；
（2）转速：1450、980、730 r/min；
（3）风量范围：2.0～164.2m3/s；
（4）全压范围：38～3819pa ；
（5）功率范围：1.1～500kW；
（6）风机效率：单级全压效率η=94％，
（7）运行噪声：LA≤85dB（A）。

（8）风机形式：分为单机和对旋两种型号，单机为K系列，对旋为DK系列。
    二、风机的结构特性：

该产品采用电机与叶轮直联的最简传动结构，由集流器、主机体和扩散器等部件组成。采用新型高效机翼型扭曲叶片，安装角度可调，敷设稳流环装置使气动性能曲线无驼峰，底座上可配带轴向移动的车轮。因此，具有高效低噪、高效区宽、性能稳定、结构简单、安装容易、使用方便等优点。

三、风机的主要特点：
1、噪声较低，比A声级LA≤85dB（A）。
2、性能多样，规格齐全，能够与各种阻力和风量类型的通风网路很好匹配，可保持长期高效运转。
3、设有稳流环装置，特性曲线无驼峰，没有喘振危险，在任何阻力状态下均可安全稳定运转，并适于多风机联合运转。
4、采用电动机与叶轮直联的结构，整体稳定型好，安装方便，维修容易，装置局阻低。
5、结构紧凑，防潮性能好。风机主体采用钢板、型钢组焊结构，叶片为钢板材料，中空，叶片及整机强度高，抗井下爆破冲击波的能力强，可安装在地表，也适合安装于井下，特别适于作为多级机站通风系统的机站风机。
6、土建工程量很小，可节省大量投资。
7、叶片安装角度可调，可根据矿井生产的变化，随时调节风机状况。
8、可反转反风，反风率大于60%，不需修筑反风道。
9、采用扭曲机翼型叶片，气动效率高，节能效果极为显著。

    四、K40矿用风机的规格型号与性能技术参数表

五、k40矿用风机的安装

该风机安装简便，12机号以下出厂前已整体组装，12机号以上为了运输方便，主机、扩散器未联接，使用前只需将主机（已含集风器）与扩散请用螺栓联接即可，风机均配地脚螺栓，为平稳运行，最好做水泥基础，用地脚螺栓固定后使用。地表主扇配带扩散器可将部分动压转化为静压，降低出口动压损失，以达到节能的目的。安装于井下的风机配带扩散器，既可降低局阻系数，又可降低扩散器出口动压值，从而可大幅度降低风机装置的局部阻力，节省通风电耗。
    六、风机的安装

(1)新风机安装前，应检查以下几方面：
①电机用500V兆欧表测量绝缘电阻，其值不应低于0．5兆欧；
②叶顶与机壳间隙是否均匀，最小间隙应大于2.5mm；
③机壳、叶片是否牢固，是否有开裂现象；
④风机盘车应灵活。
(2)安装完毕应做以下检查才能试车：
①叶片安装角度应相同，叶片螺栓应上紧；
②电机地脚螺栓应齐全并紧固；
③其它各部螺栓均应紧固；
④电气接线应牢固，并做好各部位的绝缘。
上述无误时，方可试车10分钟，而后停车重新按(1)、(2)项全面检查8个内容无误后，即可长期连续运行。
(3)风机基础及其它
风机最好安装在水平面上，该系列风机安装时一般可不施工基础，只要在坚实的平面上放稳，就可以长期运行。但对于大机号风机，将其安装于简易的混凝土基础上，用地脚螺栓固定更为可靠。但当风机安装于斜面上(如井下巷道倾斜底板)时，必须施工可靠的混凝土基础。
     七、k40矿用风机的使用与维修
(1)从风机进风方向看，叶轮应作逆时针旋转。
(2)叶轮上的各个叶片其安装角必须保持一致。当需要调节叶片的安装角时，可将轮毂端盖卸开，松动叶片紧固螺母，将叶片调节到所需要的安装角度，然后再将螺母紧固好。为便于下次调节，还应在紧固螺母上抹一层润滑脂。应该特别注意的是，叶片安装角调大以后风机的输入功率，必须与所配电机的额定功率相适应，以防止电机过载。
(3)各个叶片和轮毂上的叶柄孔是一一对应的固定关系，如果需要将叶片从轮毂上拆卸下来，则必须事先作好标记，以在重新安装时“对号入座”。如果打乱了原来的位置关系，一般应做平衡校正。
(4)如果发现个别叶片有一定损坏，必须及时进行更换。更换时应使新叶片与原叶片的重量一致，以保持叶轮平衡。
(5)该系列风机噪声较低，一般可直接投入运转。对噪声有特殊要求的用户，可以增设消音装置来降噪，消声装置的压力损失(阻力)应加在通风网路阻力之内。
(6)各用户应根据风机的使用条件，定期对风机进行检查、维护和保养。为延长风机及其零部件的使用寿命，应注意检查风机内部的锈蚀情况，定期除污、除锈，必要时应涂防锈油或喷防锈漆。风机所配套的电机应按照有关电机的操作、维护、检修规程的规定，进行操作、维护和检修。

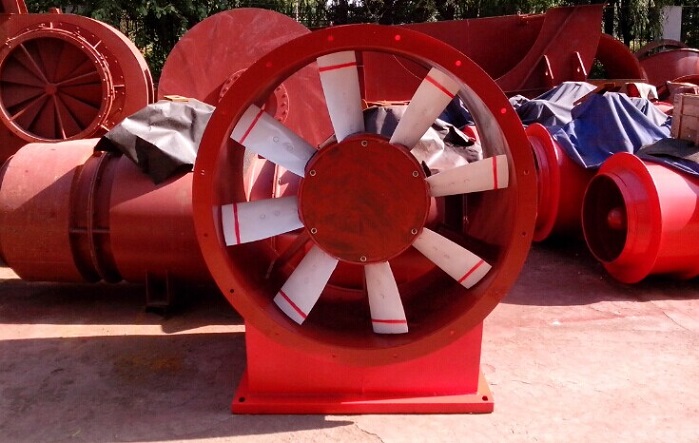

     八、K40矿用风机的产品细节照片
