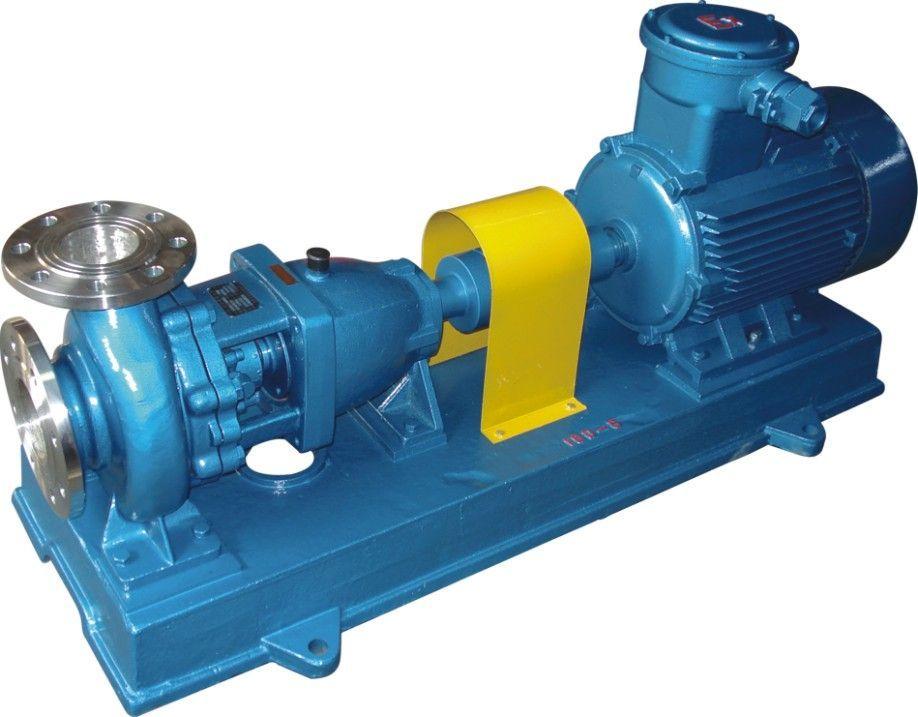

IH不锈钢耐腐蚀化工泵
IH型不锈钢化工离心泵产品概述：
IH不锈钢耐腐蚀化工泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。是永嘉县季诚泵业有限公司联合国内水泵专家选用国内优秀水力模型设计开发。供吸送清水及物理化学性质类似水不含固体颗粒的液体。广泛用于工农业城市排水、消防供水等。供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。
■ IH型不锈钢化工离心泵产品型号意义：
■ IH型不锈钢化工离心泵性能范围：
流量Q：6.3～400m3/h 扬程H：5～132m
材料名称
ZG1Cr18Ni9
ZG1Cr18N i9Ti
ZGOCr18Ni12M02Ti
ZG1Cr18Ni12M02Ti
ZG1Cr18Mn13M02CuN
代 号
303
305
306
307
402
注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。所选材料及其代号应原则符合GB2100-80。对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。
■ IH型不锈钢化工离心泵产品特点：
IH型不锈钢化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。IH型不锈钢化工离心泵为卧式结构，其结构设计基本能满足所有管道安装。
■ IH型不锈钢化工离心泵结构图：
1
泵体
7
轴键
2
叶轮螺母
8
填料环
3
制动垫母
9
填料
4
密封
10
填料压盖
5
叶轮
11
悬架轴承部件
6
泵盖
12
轴
IH型不锈钢化工离心泵泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴器的中间联接件，即可退出转子部件进行检修。这是国际上通用的一种结构形式。
转速n：2900、1450r/min 配带功率：0.55～110KW
进口直径：50～200mm 最高工作压力：1.6Mpa
IH型化工泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。
用户可根据被输送介质的腐蚀性程度对泵的过流部分主要零件选用不同材料。泵的过流部分主要零件的材料及其代号有下列五种：
