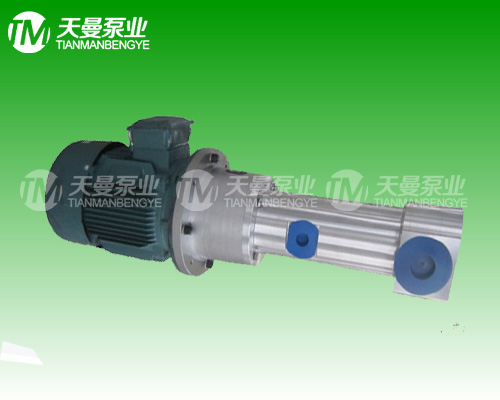

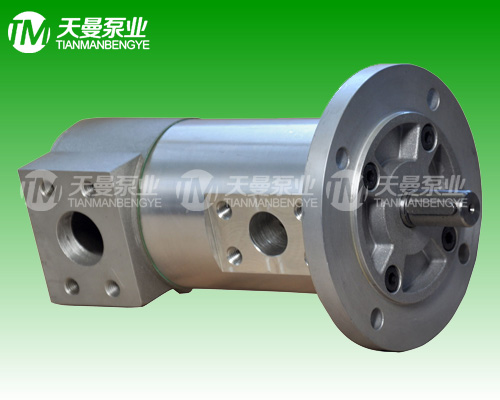

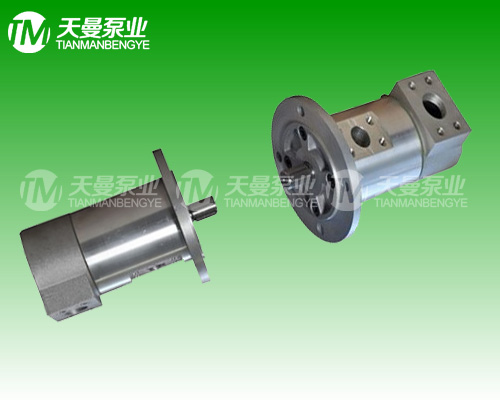

HSAF280R46U4PY三螺杆泵

HSAF280R46U4PY三螺杆泵，HSAF三螺杆泵，HSAF280R46U4PY，铝泵套螺杆泵



TMP-HSA三螺杆泵是本公司根据市场需求结合国外先进设计理念和技术而专门设计开发的一种效率高、噪音低、用途广、寿命长的产品，此系列产品结构简单，在满足原有三螺杆泵使用要求的同时，还能够满足高转数、低粘度工况的条件，是现有产品理想的更新换代产品。产品按照GB/T10886-2002设计生产。
一、结构特点
1、TMP-HSA三螺杆泵由特殊形状螺旋型面构成，是一种先进的容积泵。工作时，主动螺杆在原动机的带动下转动，其运动的密封腔室把液体由进口吸入并沿轴向连续无脉动的输送到出口。在整个输送过程中，由于密封腔的体积没有发生变化，对所输送的介质不压缩，因此该泵运行平稳，噪音低、振动小，流量也稳定；
2、主、从动螺杆采用轴向低压平衡。主、从动螺杆在运转中处于受拉状态，因而螺杆不易变形；从动螺杆由液压力驱动旋转，主、从动螺杆间无接触，因此螺杆无磨损；
3、采用创新的结构设计，在满足性能要求的前提下简化整体设计，结构简单、紧凑；
4、泵体采用外铝内铜的双层复合设计，将铜材质作为摩擦付材质，提高耐磨性和抗咬合性，提高产品的使用性能、延长使用寿命和扩大了产品的使用范围；
5、对泵体的铸造工艺进行创新设计，根据铜、铝熔点的差异性并采用精密铸造和压力铸造的方式实现泵体复合铸造，满足设计要求；
6、采用定位块对主杆轴承进行定位，同时泵体内孔与定位块固定孔同时加工出，提高了定位的可靠性和运行的稳定性，同时延长了产品的使用寿命；
7、在设计中安装形式可根据用户的要求进行更换，在进出口方向上每隔90°的旋转角度上可任意布置，提高了泵机组的适用性，更加贴合用户的使用；
8、采用机械密封和骨架油封的双油封设计，降低漏油率，保证产品的正常使用和稳定工作；
9、由于结构的简化设计，在安装、拆卸以及维护上都极为方便。
常用HSA三螺杆泵规格型号：
HSAF系列三螺杆泵型号大全：

HSAF40R38U4PY三螺杆泵

HSAF40R46U4PY三螺杆泵

HSAF40R54U4PY三螺杆泵



HSAF80R36U4PY三螺杆泵

HSAF80R42U4PY三螺杆泵

HSAF80R46U4PY三螺杆泵

HSAF80R54U4PY三螺杆泵

HSAF120R42U4PY三螺杆泵

HSAF120R46U4PY三螺杆泵

HSAF120R54U4PY三螺杆泵

HSAF210R40U4PY三螺杆泵

HSAF210R46U4PY三螺杆泵

HSAF210R54U4PY三螺杆泵

HSAF280R43U4PY三螺杆泵

HSAF280R46U4PY三螺杆泵

HSAF280R54U4PY三螺杆泵

HSAF440R40U4PY三螺杆泵

HSAF440R42U4PY三螺杆泵

HSAF440R46U4PY三螺杆泵

HSAF440R54U4PY三螺杆泵

HSAF660R40U4PY三螺杆泵

HSAF660R44U4PY三螺杆泵

HSAF660R46U4PY三螺杆泵

HSAF660R51U4PY三螺杆泵

HSAF660R54U4PY三螺杆泵

HSAF940R42U4PY三螺杆泵

HSAF940R46U4PY三螺杆泵

HSAF940R50U4PY三螺杆泵

HSAF940R54U4PY三螺杆泵

二、性能参数
1、流量：10--880L/min
2、工作压力：≤1.6MPa
3、转速：1450rpm、2900rpm
4、使用温度：0--150℃
5、粘度：3--380mm2/s
6、吸上高度：≤8m

力驱动旋转，主、从动螺杆间无接触，因此螺杆无磨损；
3、采用创新的结构设计，在满足性能要求的前提下简化整体设计，结构简单、紧凑；
4、泵体采用外铝内铜的双层复合设计，将铜材质作为摩擦付材质，提高耐磨性和抗咬合性，提高产品的使用性能、延长使用寿命和扩大了产品的使用范围；
5、对泵体的铸造工艺进行创新设计，根据铜、铝熔点的差异性并采用精密铸造和压力铸造的方式实现泵体复合铸造，满足设计要求；
6、采用定位块对主杆轴承进行定位，同时泵体内孔与定位块固定孔同时加工出，提高了定位的可靠性和运行的稳定性，同时延长了产品的使用寿命；
7、在设计中安装形式可根据用户的要求进行更换，在进出口方向上每隔90°的旋转角度上可任意布置，提高了泵机组的适用性，更加贴合用户的使用；
8、采用机械密封和骨架油封的双油封设计，降低漏油率，保证产品的正常使用和稳定工作；
9、由于结构的简化设计，在安装、拆卸以及维护上都极为方便。
常用HSA三螺杆泵规格型号：
HSAF系列三螺杆泵型号大全：

HSAF40R38U4PY三螺杆泵

HSAF40R46U4PY三螺杆泵

HSAF40R54U4PY三螺杆泵



HSAF80R36U4PY三螺杆泵

HSAF80R42U4PY三螺杆泵

HSAF80R46U4PY三螺杆泵

HSAF80R54U4PY三螺杆泵



HSAF120R42U4PY三螺杆泵

HSAF120R46U4PY三螺杆泵

HSAF120R54U4PY三螺杆泵



HSAF210R40U4PY三螺杆泵

HSAF210R46U4PY三螺杆泵

HSAF210R54U4PY三螺杆泵



HSAF280R43U4PY三螺杆泵

HSAF280R46U4PY三螺杆泵

HSAF280R54U4PY三螺杆泵

HSAF440R40U4PY三螺杆泵

HSAF440R42U4PY三螺杆泵

HSAF440R46U4PY三螺杆泵

HSAF440R54U4PY三螺杆泵

HSAF660R40U4PY三螺杆泵

HSAF660R44U4PY三螺杆泵

HSAF660R46U4PY三螺杆泵

HSAF660R51U4PY三螺杆泵

HSAF660R54U4PY三螺杆泵





HSAF940R42U4PY三螺杆泵

HSAF940R46U4PY三螺杆泵

HSAF940R50U4PY三螺杆泵

HSAF940R54U4PY三螺杆泵

二、性能参数
1、流量：10--880L/min
2、工作压力：≤1.6MPa
3、转速：1450rpm、2900rpm
4、使用温度：0--150℃
5、粘度：3--380mm2/s
6、吸上高度：≤8m
三、代号说明



结构特征及密封形式：TMP-HSA系列螺杆泵为支架式安装、轴承内置、机械密封
安装形式：有S、B两种安装形式，S安装形式表示由底脚支撑进行机组固定安装，B安装形式表示由电机固定螺栓进行机组固定安装；
安全阀要求：无符号（基形）表示不安装安全阀，符号S表示安装安全阀；
进出口方向（驱动端看）：
无符号（基形）表示上进上出，SY表示上进右出，SZ表示上进左出
Z表示左进上出，ZY表示左进右出，ZZ表示左进左出
Y表示右进上出，YY表示右进右出，YZ表示右进左出
特殊要求：T表示用户有特殊要求，根据不同的要求分别以T1……T10区分表示，具体序号由制造公司提供
四、选型步骤及注意事项
1、首先要准确了解泵的实际工作参数，如压力、流量、介质的工作温度及介质在工作温度下的粘度、介质有无润滑性、腐蚀性等；
2、根据介质在工作温度下的粘度初步选择泵的转速，一般粘度小于300mm2/s，选择n=1450r/min比较适合，当粘度大于300mm2/s，请慎重考虑泵的必需汽蚀余量，以免泵产生振动；
3、从泵的性能表上，按所需流量、压力等参数初步选择泵的规格；
4、从泵的必需汽蚀表上，根据泵的规格、转速、粘度查出泵的必需汽蚀余量NPSHr值；
5、如果泵的必需汽蚀余量NPSHr值小于管道装置的汽蚀余量NPSHa值，那么泵选型正确；如果泵的必需汽蚀余量NPSHr值大于管道装置的汽蚀余量NPSHa值，则要选择大一档的泵或是降低转速，并重新校合NPSHr值。
NPSHr ≤ NPSHa+K（一般情况安全裕度K取0.3—0.5m）
6、选定泵的规格后，在对应的粘度下，从表中查出此规格泵在工作压力下△P下的流量与轴功率N1，选配电机功率N2，N2 ≥ K·N1。



N1（Kw）	≤5	5＜N1≤10	10＜N1≤50	＞50
K	1.25	1.2	1.15	1.1

7、用户选定泵后，根据泵的规格与电机的机组配套尺寸进行基础施工设计，进出口管道必须与泵的进出口相匹配。
8、如果您需要，我们技术部可替您选型，您须提供以下数据
泵的工作流量 Q
泵的进口压力（或吸上高度） P1
泵的出口压力 P2
泵的工作温度 T
工作温度下介质的粘度 v
介质的特性
泵的配套要求
