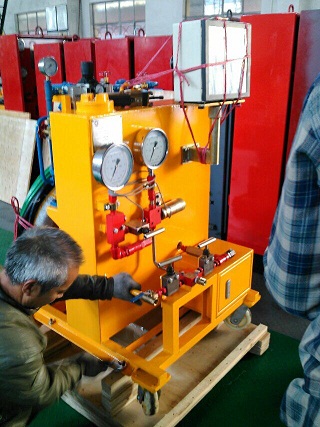

气动泵气动试验台结构图片 气驱动双基打压试压泵
构成该气动试压泵的技术方案为：包括设置有活塞、塞柱气缸和柱塞缸，柱塞缸端部设置有进水阀和出水阀，汽缸两端通过换向阀与高压气源连通；其中出水阀与压力测试机构连接。解决了目前气动试压泵构成元件复杂、需要大功率的动力匹配而造成在使用过程中存在易发生故障的缺陷。该气动试压泵具有使用条件不受限制、使用方便和结构简单的特点。
气动试压泵是根据气动试压装置的工作原理研制而成的一种试压装置。它是使用压缩空气为动力源，以气动泵为压力源，输出液压力与气源压力成比例。通过对气源压力的调整，便能得到相应的液压力。当气压力与液压力平衡时，气动泵便停止充压，输出液压力也就稳定在预调的压力上，通过控制进气量大小，从而控制升压速度。因而具有防爆、输山压力可调、升压速度可控、体积小、重量轻、操作简单、性能可靠、适用范同广等特点。它特别适用于油田钻采工程的防喷设备、阀门、管道、连接件、压力容器等受压设备的高压和超高压试压检验。同时也适合科研、检验部门作检测工具。 气动试压泵主要用于石油化工工程的防喷器、阀门、管道、锅炉等一切承压容器进行液体试压检测。(泵可作防喷器控制系统中压力源)。
常规产品参数表
型号
气动泵配备
气源调定
压力（MPa）
额定工作压力
（MPa）
自动记录
打印仪
重量（Kg）
QY140
1:51 1台
1:236 1台
0.7
32
140
无
150
QY140J
1:51 1台
1:236 1台
0.7
32
140
1台
150
QY140AJ
1:51 2台
1:236 2台
0.7
32
140
1台
215
