24V扬程15米耐高温直流潜水泵 家用小型太阳能热水器增压泵
参数规格
序号
类别
规格
1
泵体尺寸及重量
103.5mmx107mmx64mm;480g
2
水泵出水口外径
4分螺纹 (20mm)
3
水泵进水口外径
4分螺纹 (20mm)
4
驱动方式
无刷，磁力隔离
5
水泵壳体材料
PES/SPS/PPS/PA66+30%GF (可选配)
6
使用方式
连续使用
7
使用介质
水，油，以及其他酸碱溶液
8
最大工作温度
60℃【两相/T系列】或者100℃【三相/S或A系列】
9
功耗
2.5W~45.6W【两相】；2.5W~86.4W【三相】
10
额定电压
12VZK或 24VZK
11
使用电压
5VZK ~ 12VZK 或5VZK ~ 24VZK
12
最大负载电流
2.1A【两相】or 3.8A【三相】
13
最大流量
36L/MIN【两相】; 41L/MIN【三相】
14
最大静态扬程
4M【两相】;6.5M【三相】
15
噪音
<40dB
16
防水等级
IP68(可潜水安装)
17
寿命
大于30000小时
18
供电方式
太阳能板，蓄电池，适配器，电源模块
19
保护功能
可选配缺水保护、空转保护、堵转保护、卡死保护
20
调速功能（调功率）
可选配PWM调速，0~5V模拟信号调速，电位器调速
特点
? 无需保养，体积小效率高，功耗低，抗干扰能力强，运行平稳。
? 无碳刷，无污染，电子换向，寿命长。
? 减震硅胶，吸收震动，降低噪音，硅胶位置可调节，方便安装。
? 电机的定子和电路板部分采用环氧树脂灌封并与转子完全隔离，解决了电机式直流水泵长期潜水产生的渗漏问题，完全防水。
? 解决了水泵在复杂环境中出现的卡死、水泵突然不启动等一系列问题。
? 水泵可选配缺水保护、空转保护、堵转保护、卡死保护等功能。
? 水泵轴心采用高性能陶瓷（降低成本可选不锈钢轴），精度高，耐磨性好，由于采用高精密轴套与陶瓷轴的精密配合。
? 可根据要求调制水泵参数，24V水泵可调制3米扬程，也可6.5米，体积不变，可宽电压运行。
? 解决了水泵驱动的死亡率问题，目前市面上的水泵死亡率大概在2%~3%左右。经过长时间科研研究将水泵的死亡率降低到了万分之五以内。
? 水泵系列中的三相无霍尔传感器程序驱动直流水泵可以实现PWM调速，模拟信号（0~5V）调速，电位器VR手动调速，可以随意改变流量及扬程。
? 水泵中的三相直流水泵为软启动，无冲击，启动功耗小，可直连太阳板，电路板与泵体完全分离，泵体内无任何电子元器件，泵体采用耐高温材料，水泵可以长期在100度水温中使用。具有叶轮转子卡死保护，反接保护，过载保护，过流保护。
? 如需加大水泵扬程还可将水泵串联，则扬程可加倍。
? 水陆两用（外用时安装位置低于液面）。
? 可根据用户要求定制设计水泵及其相关控制系统。
参数表 (仅供参考，水泵24V扬程调制范围3-6.5M，12V扬程,范围2-4M)
型号
电压
最大负载电流
最大扬程
最大流量
功耗
V (ZK)
A
m
L/H
W
ZK50C-1220T
12
1.57
2.00
1300
18.8
ZK50C-1220S
ZK50C-1220A
ZK50C-1230S
12
3.0
3.00
1700
36.0
ZK50C-1230A

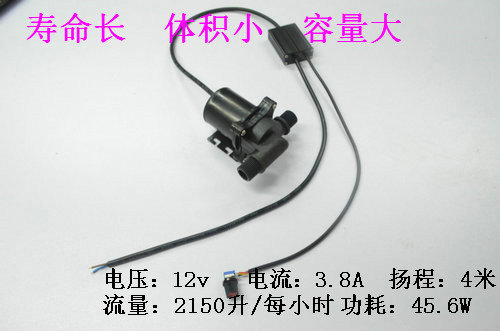

ZK50C-1240S
12
3.8
4.00
2150
45.6
ZK50C-1240A
ZK50C-2430T
24
1.5
3.00
1700
36.0
ZK50C-2430S
ZK50C-2430A
ZK50C-2440T
24
1.9
4.00
2150
45.6
ZK50C-2440S
ZK50C-2440A
ZK50C-2450S
24
2.9
5.00
2300
69.6
ZK50C-2450A
ZK50C-2465S
24
3.6
6.50
2450
86.4
ZK50C-2465A
选型注意事项
? 选型时务必给出使用环境：例如连续工作时间、水温、介质等，水泵功率超过一定的功率就不适合长期在60度或者100度以上水温连续工作，务必与技术员沟通以便选择最合适的水泵！
? 上述电流为水泵的开口电流即当水泵直接放入水中不接任何系统时的电流，也为水泵最大电流，当水泵接上系统之后水泵的工作电流会降低到最大负载电流的70%-85%。
? 水泵的扬程为最大送水高度，即到达最大扬程点的流量为零。
? 水泵的流量为水平流量，即水平抽水的流量。
两相直流水泵与三相直流水泵（无传感器智能）的区别
两相（T 系列）
u 传感器驱动，电路板必须内置，无法通过智能方式调速
三相（S/A系列）
u 直流三相与交流三相完全不同，直流三相指的是无传感器驱动，其供电方式与单相和两相水泵一样只有正负极两根线。
u 智能程序驱动，无传感器，电路板可外置（外置之后泵体可以耐高温）。
u 可调速（PWM 、0~5V模拟信号、电位器调速）【选配】
u 堵转及反接保护，过压过流保护，过温保护
u 软启动,启动电流低，无冲击，特别适用于太阳能板直接供电
使用方法：
?用于潜水时，将出水管套在出水口引出。潜水时将进水管同进水口连接。
?色的线接+，蓝色线接—。
?核对供电的电压和要求是否一致。
?可靠固定水泵。
?严禁无介质运行。
在水泵的使用时应当注意的事项
1:尽量减少水泵在无水情况下空转的时间。
2:水泵工作时，应当浸入水面以下。
3:不允许有铁磁杂质、颗粒进入磁力转动器各轴承摩擦；在输送易结晶或沉淀的介质后要及时冲洗（操作是：停泵后向泵内灌注清水，运转1min后排放干净）；在传送带有固体颗粒的介质时，应在泵流管入口处过滤。
水泵应在规定温度下运行，严禁介质温度超标，这样容易导致磁铁退磁和控制电路性能退化。
在泵的出口接上软管之前，记得先要把泵内空气排干净。
电路极性千万不要接反了！！！还有，给水泵供电的直流电源是不是超过的水泵的最高额定电压（否则会烧坏泵），注意：这里要接的是直流电源！
水泵使用环境为清水介质。
◆水泵的控制盒是完全防水的，但是不能将其放在高温环境下。在常温工作条件下，水泵和控制盒都可以放入水中；该水泵能耐高温，但是注意：在高温条件下可以将水泵完全放入水中
如何选择一款适合自己的泵
◆了解自己在应用环境中提供的工作电压、电流、期望达到的扬程和流量是一个什么样的水平。在这里要注意了，最大静态扬程是指没有流量的情况下该泵能抽出的最大高度，因此选泵时候一定要选一个最大扬程高于自己需求的泵；
◆了解自己所需要的泵的尺寸大小，包括进水口、出水口，选得过大或者过小，在实际用的时候不太好使；
◆工作的温度，介质，像如果选用一个不能传输酸性液体的泵去传输酸性液体，这就在买一个没有用的泵了；
◆还有其它一些要求：像时间控制、压力控制、需不需要调速等等
