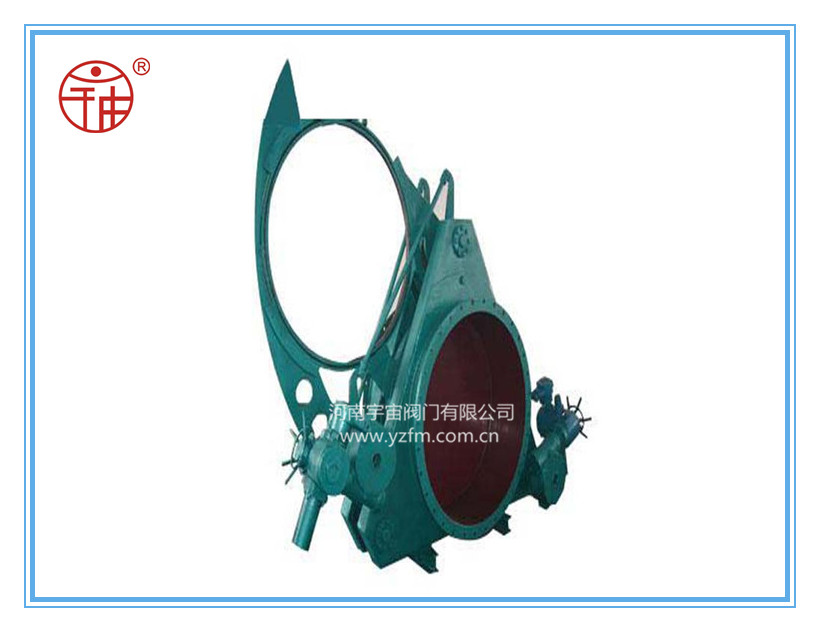

宇宙阀门电动扇形盲板阀
电动扇形盲板阀主要由左阀体、右阀体、丝杆副、翻板、密封圈、丝杆、电动推杆等零件组成,并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧推杆和翻板推杆,夹紧推杆通过杠杆副和丝杆螺母副驱动左、右阀体完成松开、夹紧动作,翻板推杆驱动翻板完成开关动作。橡胶密封圈镶嵌在翻板上,具有耐高温、密封性能好、维护方便、使用寿命长等特点。
本阀可以单台远距离控制,亦可多台联网远距离控制。非正常情况下还可以利用阀门本身装置手动操作。
型号:F9T43CX-2.0
公称通径:DN300-2000
公称压力:0.05-0.25MPa
适用温度:120℃ 200℃ 300℃
适用介质:煤气及有毒、有害、易燃气体
安装注意:
扇形盲板阀在开启时左、右阀体应有16-20mm的轴向移位。因此,管路在阀门启闭过程中也应具有满足上述位移的弹性变形或位移,建议按下述形式安装。扇形盲板阀在能够保证管道外力不作用在阀门上的情况下,对安装位置不做规定。
操作方法:
1、用扳手依次逆时针旋动三个连接螺杆,使阀体与阀板分离并有均衡,适量的间隙(16mm左右),确认后转动阀板到工作位置。反向旋动连接螺杆,使阀板与阀体紧密接触,达到绝对密封的目的。
2、橡胶密封圈不得与阀体粘连或发生硬磨擦,以防止损坏橡胶密封圈,破环阀门的工作性能。影响该阀的使用寿命。
3、 左右阀体松开时,介质要外溢,为确保安全,应在关闭时,请先关闭盲板阀前的煤气蝶阀,同时请采取通风和其它能保证安全的措施。
4、F43X和F43AX手动扇形盲板阀在打开左、右阀体时,就注意阀板会自动掉下,操作时禁止人站在阀板正面,以免发生危险。
