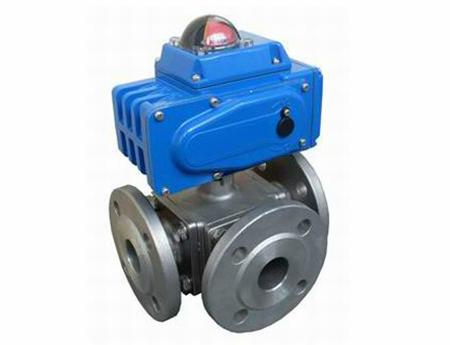

Q941电动球阀产品概述：适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
Q941电动球阀成本参数：
CH系列执行机构技术参数
阀体参数
电源
AC200/220V，50/60Hz
公称通径
DN10～300mm
输出力矩
50N·M～2000N·M
公称压力
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围
0～90° 0～360°
泄漏量
软密封:零泄漏
硬密封:≤额定流量的10-5
动作时间
15秒/30秒/60秒
执行机构
可另配PSQ、HQ、UNIC、361RS
保护装置
过热保护
流量特性
快开特性
环境温度
-30°～60°
可调范围
DN10-80
DN100-300
250:1
350:1
手动操作
同附带手柄操作
基本误差
±1%
限位
电气、机械二重限位
死区
≤1%
防护等级
相当于IP-65
回差
≤1%
位置测量
可选装开关或电位计
适用温度
密封面
驱动电机
8W/E
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
进线接口
PE1/2〞进线线锁
1.输入信号：4～20mADC 1-5VDC 220VAC开关接点信号
进口电动球阀选型标准：
等系列电子式电动执行机构
2..阀位输出信号： 4～20mADC，负载电阻：≤500Ω
3.分辨率:高于1/200
4.死区：0.4～1.2%可调
5.信号隔离：输入信号,输出信号,电源三隔离
6.故障状态：可设定为0-100%全行程任意位置
7.工作温度：-10～55℃
8.相对湿度：≤90%(不凝结)
9.位置转换精度：±0.5%
10.绝缘电阻: ≥100MΩ(500VDC.)
11.绝缘强度: 2000VAC，1分钟(输入对输出对电源对地)
12.采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,
运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点。
13．适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次。
