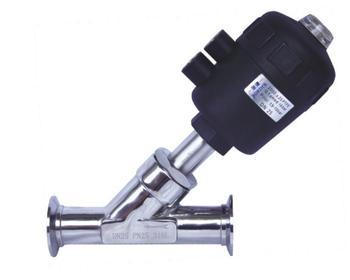

进口塑料头角座阀美国品牌价格
进口塑料头气动角座阀按汽缸可分为：单作用和双作用 单作用（气动头通常为一个孔）；工作原理；根据弹簧复位达到开启和关闭的作用，分为常开型与常闭型。
双作用（气动头通常为两个孔）；工作原理：给气控制其开关。
压力范围：0-1.6Mpa
介质温度：-10 ℃ ~+180 ℃
环境温度：-10 ℃ ~+60 ℃
阀体材料：不锈钢
密封材料：聚四氟乙烯
执行机构外壳：聚酰按、不锈钢
气动角座阀在生活中的应用：
控制气体：中性气体，空气
控制液体：自动化工业控制流体、食品级乳工业、生活用水、普通管道流体介质等。
2.应用范围：
①，啤酒饮料等灌装设备/beer & drinks filling machinery；
②，印刷纺织/textile printing&dying；
③，气体工业/gas industry；
④，制药及医疗设备/pharmacy & medical equipment；
⑤，化工行业/chemical industry；
⑥，高温灭菌/disinfection；
⑦，发泡机械/frothing equipment；
⑧，水污染处理/water sewage disposal。
3.角阀工作原理：
在非工作状态下，由于弹簧的作用，阀门常开或常闭。当执行器活塞被压缩气体作用时，阀门打开或关闭，双作用形式靠压缩气体来控制阀门开关
⒉安装环境：
①，控制形式：直动式；
②，管道压力：MAX 1.6MPA(232psi）；
③，控制压力：0.3-0.8MPA(43.5-116psi）；
④，结构：角式
⑤，接口：DN10-DN100;
⑥,介质粘度：600MM2/S；
⑦，介质温度：-10度-+180度（PTFE）;
⑧，环境温度：-10度-+60度；
⑨，安装位置：任意位置（360度任选位置安装）。
4.安装与拆卸：
①，连接阀门至管道，确保阀体所附箭头与流体方向一致（阀体外侧箭头代表流体流动方向，安装请遵循）；
②，焊接式安装：焊接时请拆离执行器；
③，螺纹、法兰、快装式安装：可正常安装；
④，拆卸：拆卸前确保对阀门的气压已解除；轻卸；拆卸后保护好螺纹和密封材料；
⑤，阀体与管道连接紧固需要足够的扭矩力，个尺寸扭矩力值如下：DN15为40Nm，DN20为50Nm，DN25为70Nm，DN32为150Nm，DN40为150Nm，DN50为170Nm，DN80为240Nm，DN100为300Nm。
⑥，安装时，请确保管道内和接口处无残留物。
⑦，安装后，检测与连接处已密封完好，无泄漏，方可使用
快装式气动角座阀与传统角座阀相比，它具有以下新特点：|
控制形式
|
直动式
|
阀体
|
不锈钢CF8M
|
|
结构
|
角座阀
|
阀芯材料
|
不锈钢
|
|
接口
|
G1/2-G2
|
阀座密封
|
PTEF
|
|
粘度
|
600mm2/s
|
活塞密封
|
FKM/NBR
|
|
介质温度
|
PTFE:-10℃~+180℃
|
安装
|
任何位置
|
|
环境温度
|
-10℃~+60℃
|
控制介质
|
空气 中性 气体 蒸汽
|
快装式气动角座阀数据表格
|
DN
|
L
|
L1
|
L2
|
H
|
D
|
执行器
|
|
15
|
180
|
120
|
64
|
137
|
50.5
|
50
|
|
20
|
185
|
140
|
64
|
145
|
50.5
|
50
|
|
25
|
210
|
160
|
80
|
173
|
50.5
|
63
|
|
32
|
240
|
176
|
80
|
210
|
50.5
|
63
|
|
40
|
250
|
190
|
80
|
260
|
50.5
|
63
|
|
50
|
330
|
210
|
100
|
301
|
64
|
80
|
|
接口
英寸 |
内孔
mm |
KV值
m3/h |
最大工作
压力(bar) |
要求最小
气源压力(bar) |
执行机构
尺寸mm |
流向
|
|
G3/8
|
13
|
3.7
|
0-16
|
4.0
|
40
|
阀座上方
|
|
G1/2
|
13
|
4.2
|
0-16
|
2.7
|
50
|
阀座上方
|
|
G3/4
|
20
|
8.0
|
0-16
|
2.7
|
50
|
阀座上方
|
|
G1
|
25
|
19.0
|
0-16
|
2.0
|
63
|
阀座上方
|
|
G11/4
|
32
|
27.5
|
0-16
|
2.0
|
63
|
阀座上方
|
|
G11/2
|
40
|
42.0
|
0-16
|
2.0
|
63
|
阀座上方
|
|
G2
|
50
|
52.0
|
0-16
|
2.0
|
63
|
阀座上方
|
|
G21/2
|
65
|
77.0
|
0-14
|
1.6
|
80
|
阀座上方
|
