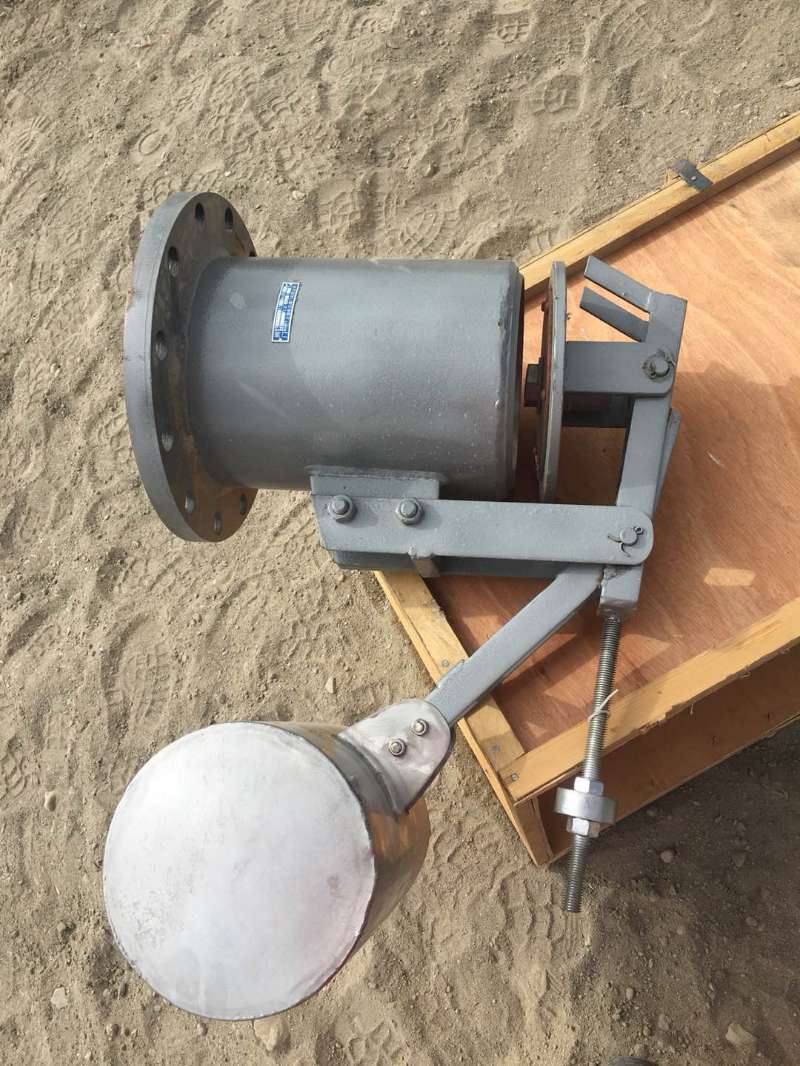

上海HB-A型截油排水阀
截油排水阀
一、 设备简介 随着我国石油化工工业的迅速发展，防火安全问题日益突出。根据GBJ74-84《石油库设计规范》和GB50160-92《石油化工企业设计防火规范》的规定，为确保油罐区的安全，油罐区防火堤的雨水排放和污水排放口均应设置排水隔油装置。
HB - A型
A型截油排水阀的管道接口为垂直安装
HB - B型
B型截油排水阀的管道接口为水平安装
HB-A型截油排水阀型号一览表
序号
规格型号
出口尺寸
备 注
1
HB-A-150
DN150
法兰连接、垂直安装
2
HB-A-200
DN200
法兰连接、垂直安装
3
HB-A-250
DN250
法兰连接、垂直安装
4
HB-A-300
DN300
法兰连接、垂直安装
5
HB-A-400
DN400
法兰连接、垂直安装
说明：材质为主体不锈钢，即：大小连杆、大阀、小阀、浮筒及前后活动轴为不锈钢；配重为
碳钢镀铬，阀体及法兰为碳钢热浸锌。法兰压力为PN1.0MPa。
HB-B型截油排水阀型号一览表
序号
规格型号
出口尺寸
备 注
1
HB-B-150
DN150
法兰连接、水平安装
2
HB-B-200
DN200
法兰连接、水平安装
3
HB-B-250
DN250
法兰连接、水平安装
4
HB-B-300
DN300
法兰连接、水平安装
5
HB-B400
DN400
法兰连接、水平安装
说明：材质为主体不锈钢，即：大小连杆、大阀、小阀、浮筒及前后活动轴为不锈钢；配重为
碳钢镀铬，阀体及法兰为碳钢热浸锌。法兰压力为PN1.0MPa。
该产品具有以下明显优点：
HB型截油排水阀工作状态示意图：
三、 安装、调试与维修
产品说明
排水能力大，型号齐全，主体为不锈钢，抗腐能力强。转动灵活，工作可靠，使用寿命长；
体积小、维修方便、不需补充水，冬季管理方便；
采用双阀先导式结构，不需动力、因此安全。技术起点高，动作灵敏可靠；
在有油状态下，将油截留在堤内。在无介质状态下阀门自动关闭，确保油品油罐区安全。
该产品由浮体在介质中所受浮力的差异来实现控制。一般油品的密度范围在0.71~0.92间，而水的密度为1。
二、应用范围
1、适用油品的范围：
提示：本阀门适用于油品≤860kg/m3的油品区。
1.1 功能：
1）在排放系统内无介质时，阀门关闭；
2）在排水系统内介质为水时（例如雨水），阀门开启，雨水或污水及时排出；
3）在排放系统内介质为油品时（例如事故跑油时），阀门关闭，可以防止油品外泄而造成事故。
1.2 用途：
安装在石化行业生产装置，油品罐区的排水管道，起到截油排水作用。
1、安装：HB型截油排水阀安装见安装图（见附件1、附件2）
2、安装注意事项：
1）排水阀联接形式为法兰联接，法兰为PN0.1Mpa
2）沉砂井中的杂物应清除干净。
3、正常维护：
1）定期清除沉沙井的杂物；
2）定期清洁和检查大、小阀门及不锈钢浮桶丝堵的“O”形圈是否密封严密，并及时更换；
3）检查浮桶的使用情况，保证正常运行。
