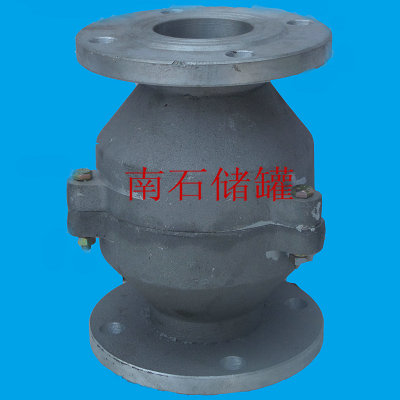

阻火器图片-铝合金防爆阻火器
铝合金防爆阻火器外壳优质铝合金浇铸经切削加工成形，采用O型圈密封，便于维修保养时对
阻火芯的清洗、装卸、结构合理、重量轻的特点，非常合适于中、小型油罐的使用。燃
气阻火器由芯件和壳体两部份组成，芯件是核心，是由两层超薄的不锈钢带，一条被压
成波N形，另一条平面钢带则将它围绕圆心紧紧缠绕而成。阻火器采用不锈钢“N”形
、双层波纹带为阻火芯件，壳体材料为铝合金。阻火器介质从三角形狭道中通过，
阻火器也正是通过它来阻止火焰在管道中的蔓延，其原理为“器壁效应”，就是火焰与器
壁的碰撞进行能量转换，降低了温度。以此原理来设计三角形孔的高度阻止火焰的通过
，再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的
另一端被复燃的可能性。
产品名称：
铝合金防爆阻火器
产品型号：
SCZ50-6
适用范围：
柴油、汽油、煤气、天然气
阀体材质：
铝合金
阻火芯材质：
不锈钢波纹板
规格：
DN50-250
品牌 ：
上海南石
铝合金防爆阻火器外形尺寸与结构示意图：
规格（DN）
D1
Do
H
N
孔径
50
140
110
175
4
Φ14
80
185
150
215
4
Φ14
100
205
170
220
4
Φ18
150
260
225
240
8
Φ18
200
315
280
260
8
Φ18
铝合金防爆阻火器技术参数：
1、壳体材质铝合金，尺寸按照PN0.6法兰规定的标准来执行。
2、在精铸制造过程中，壳体铸件不存在损害、裂纹、砂眼等问题。
3、壳体制作过程中，每件产品都进行水压的试验，待到合格后方可使用。
4、波纹结构的阻火芯使用304不锈钢钢带来加工制作。
5、阻火芯层上的孔隙大小完全一致且均匀分布，保持无堵塞。
6、装入壳体内部的阻火芯紧密结合，在完成组装之后，我们还需要按规定进行阻火性的测试
主要性能:
1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格，耐烧试验1小时无回火现象。
3、壳体水压试验合格。本产品结构合理，重量轻、耐腐蚀。易检修，安装方便
铝合金防爆阻火器安装与维护：
1、 每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。
2、 阻火器上的流向标记必须与介质流向一致。
4、 被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。
5、 清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的
硬件刷洗。
3、 重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。
