供应气动螺纹球阀，气动三通螺纹球阀，气动球阀,内螺纹丝扣球阀
Q611F气动内螺纹球阀是由双（单）作用气动活塞式执行器和内螺纹球阀组成。其阀体可分为整体式、二片式、三片式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。
四、主要技术参数阀体
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
五、主要连接尺寸
详细信息
一、气动螺纹球阀产品概述：
二、气动螺纹球阀工作原理：
Q611F气动内螺纹球阀当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。定位器可调节阀门管道流量。
三、气动螺纹球阀产品特点：
☆球阀和执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。
☆球阀阀座采用弹性密封结构，密封可靠，启闭轻松。
☆球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。
☆阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。

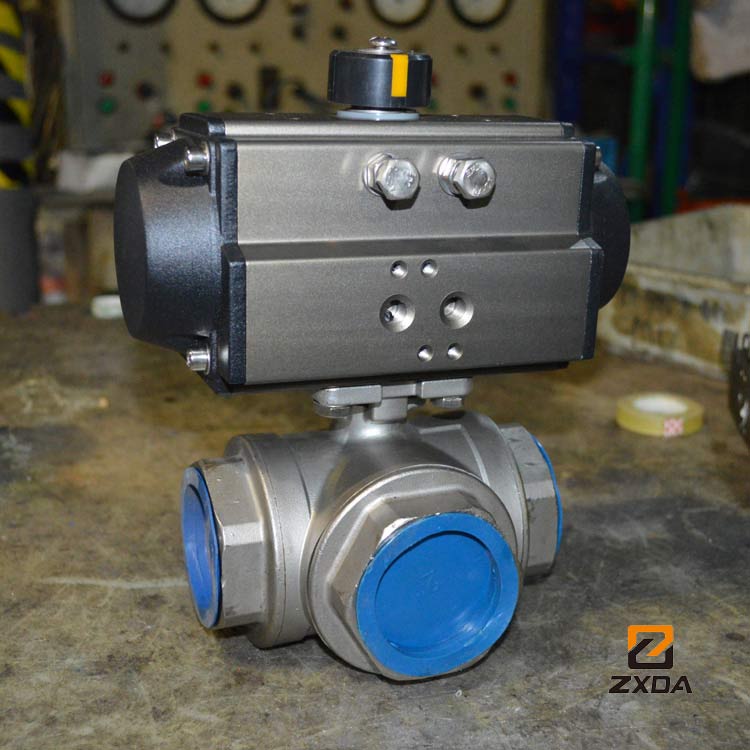

四、气动螺纹球阀实拍展示：
附件选项：根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
订购方式：
本商品为厂家直供产品，如需特殊配置的（可定做），订货时请详细说明以下参数：
（例如：阀门类型、驱动方式、连接形式、结构型式、公称压力、公称通径、输入信号、密封面材料、阀体材料、适用温度、是否带附件）
联系询价---->确定价格---->传真合同---->签订合同---->支付订金---->交付产品---->结清货款
阀体形式
内螺纹精铸阀体
公称通径
DN6～100mm
公称压力
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
连接形式
管螺纹(G)、锥螺纹(NPT)
阀盖形式
一体式
压盖型式
压帽拧紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式
O型球型阀芯
流量特性
快开特性
执行器型号
GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力
0.4～0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-20～+90℃
作用形式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
公称通径
内螺纹连接
mm
inch
D
L
H
G
A
10
3/8
10
60
157
3/8″
140
15
1/2
15
75
168
1/2″
140
20
3/4
20
80
170
3/4″
140
25
1
25
90
180
1″
140
32
11/4
32
110
185
11/4″
164
40
11/2
38
125
200
11/2″
164
50
2
50
144
210
2″
190
65
21/2
64
186
230
21/2″
210
80
3
78
206
250
3″
247
100
4
98
240
270
4″
247
