气动角型调节阀价格

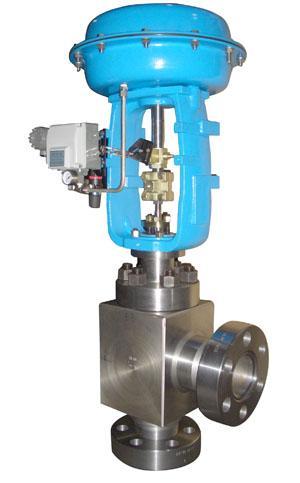

ZMAS气动薄膜角型高压调节阀主要参数

1，阀体型式：角型单座铸造阀；

2，公称通径：6、10、15、25、32、40、50、65、80、100mm；

3，上阀盖：普通型：-40～+230℃、散热型：+230～+450℃；

4，压盖型式：螺栓压紧式；

5，填 料：V型聚四氟乙烯填料、石棉编织填料、石墨填料；

6，弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa；

7，膜片材料：丁橡胶夹尼龙布、乙丙橡胶夹尼龙布；

8，气源接口：RC1/4；

9，供气压力：140～400KPa；

10，法兰标准：H12-67；

11，材 料：锻钢、铸不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）、316L等；

12，公称压力：PN22、32MPa；

13，型 式：多弹簧薄膜式执行机构；

14，环境温度：-30～+70℃。

ZMAS气动薄膜角型高压调节阀工作原理

        气动薄膜角形调节阀，是由多弹簧气动薄膜执行机构和直角形顶导向式低流阻单座阀组成，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。气动薄膜常温、中温角形单座调节阀，阀体为直角形，阀芯不单导向结构，阀的流路简单，便于自净和清洗。阻力小，适用于离粘度，含有悬浮物和颗粒状物质的流体的调节，可避免结焦、粘结、堵塞，广泛应用于石油、化工、轻工等行业生产过程的自动化控制。气动薄膜调节阀的工作原理及优缺点
当气室输入了0.02～0.10MPa信号压力之后，薄膜产生推力，使推力盘向下移动，压缩弹簧，带动推杆、阀杆、阀芯向下移动，阀芯离开了阀座，从而使压缩空气流通。当信号压力维持一定时，阀门就维持在一定的开度上。
ZMAS气动薄膜角型高压调节阀 优点
气动薄膜角形调节阀的执行机构结构简单，使用可靠，最突出的是价格便宜。在运行中不产生电火花，因此一些易燃环境下常采用气动薄膜调节阀。此外，在某些腐蚀气体或特别潮湿环境条件也常使用。
ZMAS气动薄膜角型高压调节阀缺点
膜片承受的压力较低，最大膜室压力不能超过250KPa，加上弹簧要抵消绝大部分的压力，余下的输出力就很小了；为了提高输出力，通常的做法是增大尺寸，使得执行机构的尺寸和重量变得很大，另一方面，工厂的气源通常是500～700KPa，它只用到了250KPa，气压没充分利用。

ZMAS气动薄膜角型高压调节阀的组成

气动薄膜调节阀按其结构和用途的不同种类很多，高压氧能大多选用正作用、直通、单座等百分比调节阀，其标准代号为ZMAP，主要由气室、薄膜、推力盘、弹簧、推杆、调节螺母。阀位标尺、阀杆、阀芯、阀座、填料函、阀体、阀盖和支架等组成。 气动薄膜调节阀的执行机构，工作时接受调节器或计算机的控制信号，用来改变被控介质的流量，使被调参数维持在所要求的范围内，从而达到过程控制的自动化。

调节阀又叫控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。一般由执行机构和阀门组成。如果按行程特点，调节阀可分为直行程和角行程；按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。调节阀常用分类：气动调节阀，电动调节阀，自力式调节阀，液动调节阀。前些年，国内的工业阀门企业“向外”发展的趋势比较明显，那个时候行业内部企业虽多，但由于成本低廉且竞争激烈，多数企业都是依靠降低产品售价来获得市场，造成的后果是产品价格低、附加值低、利润低，企业没有足够的资金持续发展。企业无法进步，行业就难以提升，导致优不胜、劣不汰。企业没有足够的资金保证，产品的设计和科技含量就无法提高，抄袭和接受海外企业订单生产变成了企业生存的最终选择。这样势必导致国产阀门配件缺席高端市场。
    在宏观经济持续看好的形势下，阀门行业的大部分生产和销售指标都保持了较快的增长，但是由于价格战的影响，行业销售收入和利润都较去年大幅下降。但总体而言，我国泵阀市场产业集中度较低，以生产中低端产品为主。在拥有核心技术方面，国内企业与世界发达国家相比还有一定的差距。上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,比例减压阀)、安全阀、保温阀、低温阀、球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门。
    目前，我国阀门行业仍然还存在着一些问题，如我国阀门企业主要以低层次、小规模、家庭作坊式企业为主。在产品上，由于重复投资，技术引进不够，我国阀门企业的主导产品仍然是低质量的大众产品。据了解，目前我国企业生产的各种阀门普遍存在着外漏、内漏、外观质量不高、寿命短、操作不灵活以及阀门电动装置和气动装置不可靠等缺点，部分产品只相当于上世纪80年代初的国际水平，一些高温高压和关键装置上需要的阀门仍然依赖进口。
    我国阀门行业在产业结构、工业阀门的产业链，以及行业的专业化程度上均与国外企业存在较大的差距造成国内阀门产品质量低下的原因在于：由于市场急速扩大，原有国营阀门企业纷纷关停并转。据空调制冷大市场调查了解，虽然一批乡镇企业迅速发展，但由于乡镇企业起点低，技术力量非常薄弱，设备简陋，产品大多数都是模仿生产，特别是给排水用的低压阀门问题严重但上述问题并不影响未来我国阀门行业的广阔前景。这主要得益于国家政策的支持和阀门产品市场的强劲需求，尤其是几项世纪工程“西气东输”、“西电东送”、“南水北调”等项目的开工需要大量的阀门产品配套。


调节阀

调节阀的产品类型很多，结构也多种多样，而且还在不断更新和变化。一般来说阀是通用的，既可以与气动执行机构匹配，也可以与电动执行机构或其他执行机构匹配。那么我们如何选择从这些多种多样的调节阀中选择呢，调节阀的阀体类型选择阀体的选择是调节阀选择中最重要的环节，所以在具体选择时，可从以下几方面考虑

1.从控制过程的介质方面考虑

(1)阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。

(2)耐腐蚀由于介质具有腐蚀性，在能满足调节功能的情况下，尽量选择结构简单阀门。

(3)介质的温度、压力当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门。

(4)耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀芯、阀座接合面每一次关闭都会受到严重摩擦。因此阀门的流路要光滑，阀的内部材料要坚硬。

(5)防止闪蒸和空化闪蒸和空化只产生在液体介质。在实际生产过程中，闪蒸和空化不仅影响流量系数的计算，还会形成振动和噪声，使阀门的使用寿命变短，因此在选择阀门时应防止阀门产生闪蒸和空化。

2.从输出力的方面考虑

为了使调节阀正常工作，配用的执行机构要能产生足够的输出力来克服各种阻力，保证高度密封和阀门的开启。对于双作用的气动、液动、电动执行机构，一般都没有复位弹簧。作用力的大小与它的运行方向无关，因此，选择执行机构的关键在于弄清最大的输出力和电机的转动力矩。对于单作用的气动执行机构，输出力与阀门的开度有关，调节阀上的出现的力也将影响运动特性，因此要求在整个调节阀的开度范围建立力平衡。

3.从调节阀的作用方式方面考虑

调节阀的作用方式只是在选用气动执行机构时才有，其作用方式通过执行机构正反作用和阀门的正反作用组合形成。组合形式有4种即正正(气关型)、正反(气开型)、反正(气开型)、反反(气关型)，通过这四种组合形成的调节阀作用方式有气开和气关两种。对于调节阀作用方式的选择，主要从三方面考虑：a)工艺生产安全；b)介质的特性；c)保证产品质量，经济损失最小。

4.从调节阀的特性方面考虑

调节阀的流量特性是指介质流过阀门的相对流量与位移(阀门的相对开度)间的关系，理想流量特性主要有直线、等百分比(对数)、抛物线和快开等4种，常用的理想流量特性只有直线、等百分比(对数)、快开三种。抛物线流量特性介于直线和等百分比之间，一般可用等百分比特性来代替，而快开特性主要用于二位调节及程序控制中，因此调节阀特性的选择实际上是直线和等百分比流量特性的选择。

5.从调节阀口径方面考虑

调节阀口径的选择和确定主要依据阀的流通能力即Cv。在各种工程的仪表设计和选型时，都要对调节阀进行Cv计算，并提供调节阀设计说明书。

ZMAS气动薄膜角型高压调节阀执行机构

3.1.1气动薄膜调节阀执行机构的工作原理
