供应J941H电动法兰截止阀
产品概述
产品型号：J941H产品特点：J941H、J941Y、J941W法兰截止阀符合GB、JB、ANSI、JSI、BS、DIN等国内外先进标准GB12235及美国标准ANSI  B16.34要求，结构合理、密封可靠、性能良好、造型美观。法兰连接钢制截止阀适用于公称压力1.6Mpa～16.0Mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通管路介质。

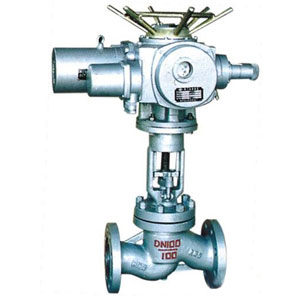

产品名称：电动法兰截止阀
产品特点：电动法兰截止阀,国标截止阀,电动法兰截止阀

二、电装型号规格主要尺寸：
1.6MPa  DN  L  D  D1  b  n-Φd  电装型号  L1  H  D0
凸面法兰
RF
J941H
J941Y
J941W
J941F
J941N


16C
16P
16R
16I  50  230  160  125  16  4-Φ18  DZW10  590  645  365
65  290  180  145  18  4-Φ18  DZW10  590  690  365
80  310  195  160  20  8-Φ18  DZW20  590  715  365
100  350  215  180  20  8-Φ18  DZW20  590  770  365
125  400  245  210  22  8-Φ18  DZW30  590  780  365
150  480  280  240  24  8-Φ23  DZW45  590  875  365
200  600  335  295  26  12-Φ23  DZW60  810  967  470
250  650  405  335  30  12-Φ25  DZW90  810  1153  470
300  750  460  410  30  12-Φ25  DZW120  830  1292  550
2.5MPa  50  230  160  125  20  4-Φ18  DZW10  590  645  365
凸面法兰
RF
J941H
J941Y
J941W


25
25P
25R
25I  65  290  180  145  22  8-Φ18  DZW10  290  690  365
80  310  195  160  22  8-Φ18  DZW20  590  715  365
100  350  230  190  24  8-Φ23  DZW20  590  770  365
125  400  270  220  28  8-Φ25  DZW30  590  780  365
150  480  300  250  30  8-Φ25  DZW45  810  875  470
200  600  360  310  34  12-Φ25  DZW60  810  967  470
250  650  425  370  36  12-Φ30  DZW90  830  1153  550
300  750  485  430  40  12-Φ30  DZW120  830  1292  550


三、PN4.0MPa-6.4MPa  国标电动法兰截止阀-电装型号规格主要尺寸：
4.0MPa  DN  L  D  D1  D2  D6  b  n-Φd  电装型号  L1  H  D0
凹凸法兰
MFM
J941H
J941Y
J941W


40
40P
40R
40I  50  230  160  125  100  88  20  4-Φ18  ZDW10  590  645  365
65  290  180  145  120  110  22  8-Φ18  ZDW10  590  690  365
80  310  195  160  135  121  22  8-Φ18  ZDW20  590  715  365
100  350  230  190  160  150  24  8-Φ23  ZDW30  590  770  365
125  400  270  220  188  176  28  8-Φ25  ZDW45  810  782  470
150  480  300  250  218  204  30  8-Φ25  ZDW60  810  875  470
200  600  375  320  282  260  38  12-Φ30  ZDW90  830  1160  550
6.4MPa  50  300  175  135  105  88  26  4-23Φ  ZDW10  590  710  365
凹凸法兰
MFM
J941H
J941Y
J941W


64
64P
64R
64I  65  340  200  160  130  110  28  8-Φ23  ZDW20  590  750  365
80  380  210  170  140  121  30  8-Φ23  ZDW30  590  785  365
100  430  250  200  168  150  32  8-Φ25  ZDW45  810  837  470
125  500  295  240  202  176  36  8-Φ30  ZDW60  810  1031  470
150  550  340  280  240  204  38  8-Φ34  ZDW90  830  1066  550
200  650  405  345  300  260  44  12-Φ34  ZDW120  830  1213  550
