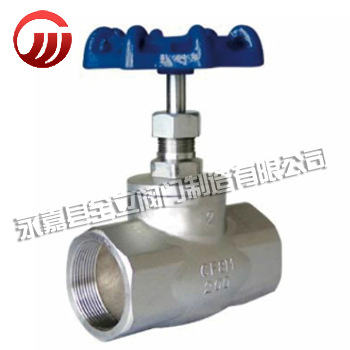

厂家直销不锈钢丝扣截止阀J11W 内螺纹连接 支持化验
一、不锈钢丝扣截止阀产品简介：
不锈钢丝扣截止阀，是我厂用硅溶胶精密铸造的不锈钢阀体，引进国外先进加工的工艺，结构合理、造型美观。适用于水、油、气及硝酸、醋酸等场合。主要用来接通或截断管路中的介质。一般不用于调节流量。
二、不锈钢丝扣截止阀工作原理：
不锈钢丝扣截止阀主要用来切断(或接通)管路介质，适用于化工等行业的硝酸、醋酸等场合。采用明杆支架式，螺栓连接阀盖结构，旋转升降阀杆和手轮、阀体、阀盖的设计经过严格的计算。具有良好的强度、刚度和流通能力。阀盖上设计了上密封座，在全开状态下使填料密封更为可靠，并方便填料的更换。适用于石油、化工、冶金、电力、造纸、制药、食品、水处理、石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。
三、不锈钢丝扣截止阀产品特点：
1、引进国外先进加工的工艺，结构较简单，造型美观，制造与维护都较方便。
2、密封面不易磨损、擦伤密封性较好，寿命较长。
3、启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。
4、硅溶胶精密铸造：不锈钢阀体、阀盖。适用于水、油品、蒸汽、气体及某些腐蚀性液体。
四、不锈钢丝扣截止阀产品参数：
螺纹可按BSPT、BSP、NPT、DIN259/2999生产
六、主要外形尺寸：
公称压力：PN≤1.6Mpa 适用介质：水、油、酸 适用温度：T≤180℃
硅溶胶精密铸造不锈钢阀体、阀盖
适用于水、油、汽及某些腐蚀性流体介质
常温额定工作压力为200PSI（1.6Mpa）
五、不锈钢丝扣截止阀的主要零件的材料说明：
ITEM
部件
材质
1
阀体
CF8/CF8M
2
闸瓣
304/106
3
阀杆
316
4
阀盖
CF8/CF8M
5
密封垫
PTFE
6
平垫
304/106
7
填料
PTFE
8
压环
304/106
9
压盖
CF8/CF8M
10
手轮
ALUMNUM ALLOY
11
铭牌
ALUMNUM ALLOY
12
螺母
304
SIZE
d
L
D1
H
Cv FACTORY
1/2
15
66
70
100
3.8
3/4
20
80
70
106
7.0
1
25
90
80
118
11.0
1-1/4
32
105
100
134
21.0
1-1/2
40
120
100
152
29.0
2
50
141
110
172
50.0
