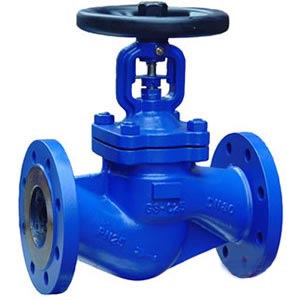

WJ41H德标波纹管截止阀，导热油截止阀，蒸汽波纹管截止阀
WJ41H德标波纹管截止阀适用于公称压力PN1．6～16MPa，工作温度-29～350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。
WJ41H德标波纹管截止阀广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中，性能安全可靠，广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。
德标波纹管截止阀
结构特点
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观
德标波纹管截止阀
技术规范
驱动方式
手动
电动
设计标准
DIN3356
结构长度
DIN3202
连接法兰
DIN2543-2545
试验和检验
DIN3230
德标波纹管截止阀
性能规范
公称压力（MPa）
壳体试验压力（MPa）
密封试验压力(MPa)
适用温度(℃)
1.6
2.4
1.76
≤350℃
2.5
3.75
2.75
4.0
6.0
4.4
6.4
9.6
7.04
注：系列阀门连接法兰可根据用户要求设计制造。
德标波纹管截止阀
主要零件材料
零件名称
阀体
阀盖
阀杆
阀瓣
密封面
填料
WCB
WCB
WCB
13Cr
2Cr13
2Cr13
柔性石墨
STL
304
CF8
CF8
304
304
304
柔性石墨
STL
PTFE
316
CF8M
CF8M
316
316
316
柔性石墨
STL
PTFE
304L
CF3
CF3
316
304L
304L
柔性石墨
STL
PTFE
316L
CF3M
CF3M
316
316L
316L
柔性石墨
STL
PTFE
德标波纹管截止阀
主要外形尺寸
型号
DWJ41-16
压力等级
PN16
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
195
200
220
225
235
250
260
265
370
400
515
550
600
630
680
Do
130
130
130
130
150
150
180
180
200
200
400
450
450
500
500
重量（Kg）
4
4.5
5
7
9
12.5
18
23
41
54
90
160
260
410
610
型号
DWJ41-25
压力等级
PN25
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
195
200
220
225
235
250
260
265
370
400
515
550
600
630
680
Do
130
130
130
130
150
150
180
180
200
200
400
450
450
500
450
重量（Kg）
4
4.5
5
7
9.5
13
19
24
43
57
95
168
300
510
680
型号
DWJ41-40
压力等级
PN40
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
195
200
220
225
235
250
260
265
370
400
515
550
600
630
680
Do
130
130
130
130
150
150
180
180
200
200
400
450
450
500
500
重量（Kg）
4
4.5
5
8
10
13.5
20
25
45
60
98
171
340
580
780
