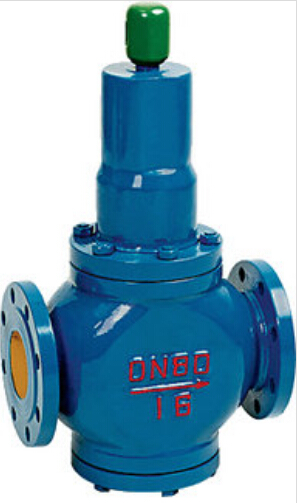

上海金盾Y42X弹簧活塞式减压阀
弹簧活塞式减压阀结构特点和用处
Y42X型弹簧活塞式减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
弹簧活塞式减压阀主要技术参数和性能指标
公称压力(Mpa)
1.0
1.6
2.5
壳体试验压力(Mpa)*
1.5
2.4
3.75
密封试验压力(Mpa)
1.0
1.6
2.5
最高进口压力(Mpa)
1.0
1.6
2.5
出口压力范围(Mpa)
0.2-0.8
0.2-1.0
0.4-1.6
压力特性偏差(Mpa)△P2P
GB12244-1989
流量特性偏差(Mpa)P2G
GB12244-1989
渗漏量
0
工作温度
0℃-80℃
壳体试验不包括膜片、顶盖
弹簧活塞式减压阀主要零件材料
零件名称
零件材料
阀体 阀盖 底盖
WCB
阀座
2Cr13
阀瓣
2Cr13
阀杆
2Cr13
缸套
2Cr13/25(镀硬铬)
活塞
2Cr13
O型圈
丁腈橡胶
密封圈
丁腈橡胶
膜片
夹织物丁腈橡胶
调节弹簧
60Si2Mn
弹簧活塞式减压阀流量系数(Cv)
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
2.5
4
6.5
9
16
25
36
64
100
140
250
400
570
780
1020
1500
弹簧活塞式减压阀外形尺寸(PN1.6-4.0)
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
公称通径DN
外 形 尺 寸
L
H
Hl
15
160
225
90
20
160
265
98
25
180
265
110
32
200
265
110
40
220
320
125
50
250
320
125
65
280
325
130
80
310
385
160
100
350
385
170
125
400
430
200
150
450
430
210
200
500
560
240
250
650
690
290
300
800
800
335
350
850
880
375
400
900
980
405
450
900
1100
455
500
950
1130
465
