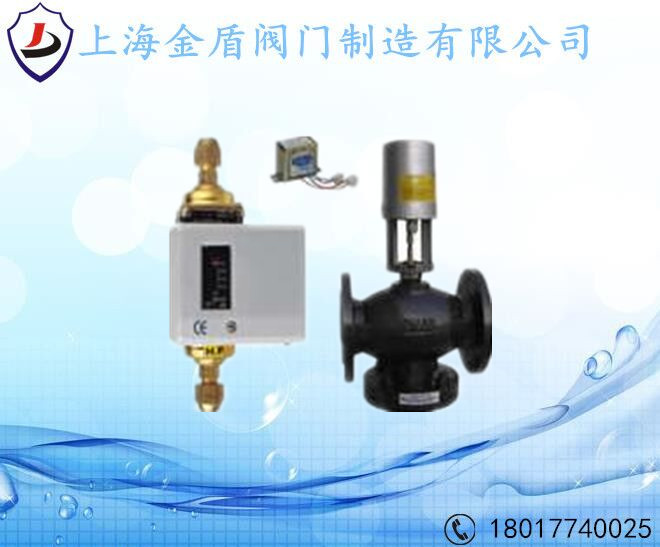

上海金盾消防阀门 GLYC7201电动压差旁通阀 金盾二通阀
电动压差旁通阀 控制的作用：
本系统适用于中央空调的冷冻水/热水系统的压差旁通控制用途。
电动压差旁通阀产品特点：
★执行器选用铸铝支架及塑料外壳，体积小、重量轻
★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能
★-适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）
★-具有0～10V或4～20mA反馈信号（选配）
★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命
★功耗低、输出力大、噪音小
电动压差旁通阀尺寸
型号
规格
L
H
D
C
K
n-d
压差KPa
行程
YC7200
DN65
290
158
185
20
145
4-18
400
40
DN80
310
195
200
20
160
8-18
400
40
DN100
350
216
220
20
180
8-18
300
40
DN125
400
237
250
22
210
8-18
200
40
DN150
480
282
285
22
240
8-22
100
40
DN200
533
289
340
30
295
12-22
100
40
电动压差旁通阀工作原理：
压差控制器DPC-1通过检测供/回水主管的压力差，与设定值相比较，通过控制电动两通阀的开度，使供水与回水间实现旁通，以保持所需的压力差值。
代号
型 号
说 明
DPC-1
P74J
压差控制器
TV-1
参阅阀门配套表
电动两通阀
TX-1
TR40
变压器，220/24VAC ,40VA
电动压差旁通阀安装向导：
图a中.压差控制器检测的是供/回水总管的压力差，所以控制是准确的。
压差旁通的作用主要在于，维持冷冻水/热水系统能够在末端负荷较低的情况下，保证冷冻机/热交换器等设备的正常运转。
压力差增大时，红触点与黄触点接通，压力减少时，红触点与蓝触点接通，红触点可以停留在中间位置，与其他触点没有电气连接。
图b中.压差控制器检测的是供/回水总管的旁通阀两端的压力差，检测到的只是供/回水的分压力差，所以控制是不准确的。
