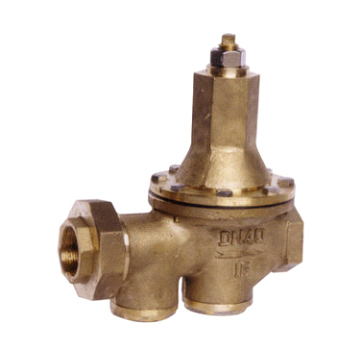

供应YZ11F水用减压阀
YZ11F水用减压阀的详细描述：
结构特点和用处：
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
1,阀前进口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱，波纹管和弹簧因受介质压力的挤压而压缩，阀瓣随着阀杆位移，阀瓣产生对阀体密封圈的关闭，将阀前介质截止，不作阀后介质压力的补充。当阀后的介质压力降低，波纹管因受调节弹簧的径项力，使波纹管叠纹变形，阀杆将阀瓣顶开。使介质通过阀体密封圈补充阀后压力的降低。
公称压力(Mpa)
1.0
1.6
壳体试验压力(Mpa)*
1.5
2.4
密封试验压力(Mpa)
1.0
1.6
最高进口压力(Mpa)
1.0
1.6
出口压力范围(Mpa)
0.09-0.8
0.1-1.2
压力特性偏差(Mpa)△P2P
GB12246-1989
流量特性偏差(Mpa)△P2G
GB12246-1989
渗漏量
0
工作温度
0℃-80℃
零件名称
零件材料
阀体 阀盖
铜合金
阀座
H62
阀瓣
H62
阀杆
H62
O型圈
丁腈橡胶
密封圈
丁腈橡胶
膜片
夹织物丁腈橡胶
调节弹簧
60Si2Mn
过滤器
不锈钢
DN
15(1/2")
20(3/4")
25(1")
32(1-1/4")
40(1-1/2")
50(2")
Cv
0.5
0.6
1.2
1.8
3.0
5.0
DN
G
L
H1
H
D
15(1/2")
G1/2"
112
40
150
75
20(3/4")
G3-4"
140
55
190
90
25(1")
G1"
140
55
195
90
32(1-1/4")
G1-1/4"
165
55
212
98
40(1-1/2")
G1-1/4"
190
55
215
98
50(2")
G2"
200
65
265
120
订货须知：（国家标准）
明冠拥有健全的质量保证体系及优良的售后服务体系。多年来，我司始终不渝的贯彻质量第一的方针政策，以“致力完美、不懈追求、开创未来、走向世界”为经营方针，将不断应用新技术、新工艺、新材料、积极开发新品种为广大用户提供更优质的阀门产品和更完善的售后服务。努力成为世界一流的阀门产品供应商。竭诚欢迎新老客户携手合作，共创辉煌！
本产品主要用于蒸汽管路，起减压稳压作用。
波纹管减压阀使用原理和结构说明:
2，本阀是由阀体、阀盖、阀瓣、阀体密封圈、阀杆、波纹管、调节弹簧等零件组成，体腔进口组装有阀瓣、阀体密封圈和辅弹簧，辅弹簧是保持阀瓣和阀体密封圈自动的密封，出口体腔组装弹性密封元件（波纹管）即保证阀后介质压力的泄漏和克服压力不均匀度的补偿。螺钉是调整弹簧负荷压力减压阀工作性能。
主要技术参数和性能指标
主要零件材料
流量系数(Cv)
连接尺寸
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析四、以上价格均为虚价，有意者请联系我们。
我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的阀门制造商。
