放料球阀

品牌：北科
价格：面议 /
供应地：浙江省温州市
包装说明：
产品规格：
运输说明：
交货说明：
发布日期：2016/4/19 9:34:22
联系人QQ：185494965

详细说明

详细说明Explain

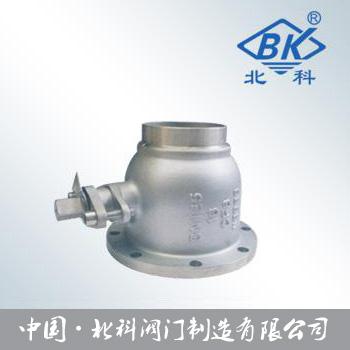

放料球阀

不锈钢放料球阀简介说明：

（1）不锈钢放料球阀使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。

（2）不锈钢放料球阀使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。

（3）严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度＞30%)。

（4）不锈钢的一般工作温度≤150℃，压力范围0.6-2.5MPA，超过此规定订货时要说明

不锈钢放料球阀结构图：

不锈钢放料球阀设计依据

连接端标准：GB/T＆#160;7307、GB/T＆#160;79、ISO2852

试验标准：JB/T9092-1999

该阀是一种特殊结构的放料球阀，阀座与端面法兰距离近，物料滞留少，结构紧凑，密封性能优越，用于精细化工、制药、化工行业的反应锅上，也可用在细软颗粒介质输送。采用PPL或M密封材料，更具耐磨耐温，是牙膏行业、真空制膏锅放料的最理想产品。

不锈钢放料球阀、L值为企业标准，左法兰比右法兰大一档，D1与反应釜连接，分子为右法兰尺寸，分母为左法兰JB78尺寸，配反应釜50L-5000L。

不锈钢放料球阀 主要连接尺寸：

公称通径		PN 0.6-1.6(MPa)主要外形尺寸和连接尺寸(mm)									重量
DN		L	D	D1	D2	f	b	z-φd	D0	H	kg
32		140	135/160	100/130	78/115	3/3	18/20	4-φ14/4-φ18	200	130	9
40		160	145/185	110/150	85/125	3/4	18/22	4-φ18/4-φ18	230	135	15
79标	50	170	160/205	125/170	100/140	3/4	20/24	4-φ18/4-φ18	250	140	18
79标	80	200	195/245	160/200	130/175	4/5	22/26	4-φ18/8-φ18	300	205	35
69标	50	170	160/230	125/190	100/140	3/4	20/24	4-φ18/8-φ14	250	140	18
69标	80	200	195/245	160/210	130/175	4/5	22/26	4-φ18/10-φ14	300	205	35
100		280	215/280	180/240	150/210	4/5	24/28	8-φ18/8-φ23	350	230	44

不锈钢放料球阀 安装注意事项：
（1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
（2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
（3）、对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
