产品详情

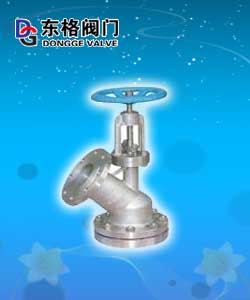

产品名:      不锈钢下展式放料阀
型号:      TY45
口径:      DN25-200
压力:      1.6MPa
材质:      不锈钢

一、下展式放料阀概述：

下展式放料阀阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理，使表面硬度达到HRC56~62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要是封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。下展式放料阀在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。

二、下展式放料阀性能参数及用途：
工作压力1.6Mpa
工作介质为水,  油液体,  酸碱等
工作温度为<=175℃.  不锈钢<=320℃  碳钢
下展式放料阀操作方便,开启自由,运动灵活可靠;  阀瓣装配维修简单,  密封结构合理,  密封圈更换方便实用。
三、下展式放料阀结构与原理：



该阀主要由1.阀体、2.阀瓣、3.密封圈、4.阀杆、5.支架、6.阀压盖、  7.手轮、8.法兰、9.螺母、10.定位螺钉等零件组成，详见下图。
手轮顺转，阀门关闭，阀杆向上移动，此阀为上展式，手轮顺转，阀门关闭，阀杆向下转动，此阀为下展式。

四、下展式放料阀主要零件材质：
件名称
ZGICr18Ni9Tit系列
ZG00Cr18Ni10系列
ZG1Cr18Ni12M02Ti系列
ZG00Cr17Ni14M02系列
WCB系列
阀体/阀盖
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12M02Ti
ZG00Cr17Ni14M02
WCB
阀杆
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12M02Ti
ZG00Cr17Ni14M02
WCB
阀瓣
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12M02Ti
ZG00Cr17Ni14M02
WCB
垫片
304＋PTFE
304L＋PTFE
316＋PTFE
316L＋PTFE
石墨＋304
螺柱
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
35CrMoA
螺母
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
45

五、下展式放料阀主要尺寸见下表：
下展式    25    115    135    85    100    240    53
32    135    145    100    110    280    60
40    145    160    110    125    290    80
50    160    180    125    145    310    100
65    180    195    145    160    440    110
80    195    225    160    190    450    135
100    215    260    180    225    520    180
150    280    335    240    295    660    215
200    335    405    295    335    850    285
