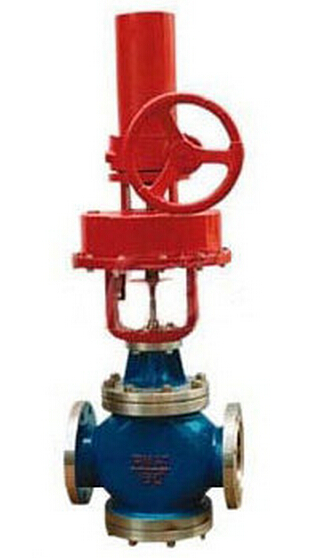

上海金盾ZSPC、ZSPN气动活塞切断阀
上海金盾ZSPC、ZSPN气动活塞切断阀概述：
ZSP NC型气动活塞常温、中温切断阀，由气动活塞执行机构和切断机械组成。按阀芯密封面材料可分硬密封和软密封：按阀芯结构型式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、关开快速等特点。适用于无颗料状、无杂质的气体、液体介质，要求快速严密关闭、快速放空的自动控制系统中。
一、型号、规格
型号
常温型
硬密封
常温型
软密封
中温型
硬密封
常温型硬密
封带手轮
常温型软密封带手轮
中温型硬密封带手轮
型
号
ZSP NC1-（16/64）B K
ZSP NC2-（16/64）B K
ZSP NC1-（40/64）B KG
ZSPC1-（16/64）B K
ZSPC2-（16/64）B K
ZSPC1-（40/64）B K
规格
DN20-200
二、主要技术参数和性能指标
公称压力mm
20
25
40
50
65
80
100
150
200
阀座直径mm
20
25
32
40
50
65
80
100
125
150
200
额定流量系数Kv
6.5
10
15
25
40
65
100
125
260
350
540
公称压力MPa
1.6；4.0；6.4
行程mm
10
16
25
30
40
60
流量特性
快开
介质温度℃
软密封：-40~150（常温型）；硬密封：-40~200（常温型）、-40~450（中温型）
阀体材质
ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti
阀座、阀芯材质
1Cr18NI9；0Cr18Ni12Mo2Ti
上阀盖型式
普通式（常温型）；热片式（中温型）
公称通径mm
执行机构型号
气缸直径mm
行程mm
进气孔螺纹
备注
常温型
中温型
常温型
中温型
常温型
中温型
20
ZSPA B-1
ZSPA B-1
ZSN-1
150
150
10
M16×1.5
M16×1.5
25
40
ZSPA B-2
ZSN-1
200
16
50
65
ZSPA B-2
ZSPA B-3
ZSN-2
200
300
25
M20×1.5
80
100
30
150
ZSPA B-3
ZSPA B-4
ZSN-3
300
400
40
M20×1.5
M24×2
200
60
公称压力mm
20
25
40
50
65
80
100
150
200
阀座直径mm
20
25
32
40
50
65
80
100
125
150
200
软密封泄漏量
水试
△P=△Pmax mlmin
0
气试
△P=0.35MPa 气泡数/min
1
1
2
3
4
6
11
18
27
45
硬密封泄漏量
水试MPa
4.0
3.0
ml/min
0.24
0.30
0.38
0.48
0.60
0.78
0.96
1.2
1.125
1.35
1.8
气试
△P=0.35MPa ml/min
23.3
29.2
37.3
46.7
58
75.8
93.3
116.7
145.8
175
233.3
切断时间S
0.5
1
1.5
2
3
4
额定行程偏差%
±6
4、允许压差
公称通径mm
20
25
40
50
65
80
100
150
200
气缸直径mm
150
200
300
400
气
源
压
力
KPa
500
允
许
压
差
整机
气关式
流开
4.0
4.0
2.6
2.2
3.8
2.6
2.0
1.95
1.59
流关
4.0
4.0
4.0
3.1
3.1
3.2
1.6
2.0
1.63
整机气开式
流开
4.0
3.0
2.1
1.7
1.7
1.1
0.9
0.52
0.43
流关
4.0
4.0
4.0
4.0
4.0
3.6
2.7
3.4
2.2
外形尺寸
公称通径DN
20
25
40
50
65
80
100
150
200
L
PN
MPa
1.6
194
197
235
267
292
317
368
500
635
4.0
650
6.4
206
210
251
286
311
337
394
520
650
H
65
70
85
90
100
105
125
170
205
不带手轮
H1
常温型
445
455
485
485
605
605
620
962
988
中温型
596
606
636
636
770
770
785
1178
1226
带手轮
H1
常温型
630
640
670
670
790
790
805
1087
1113
中温型
781
791
821
821
955
955
970
1303
1351
H2
160
160
160
160
160
160
270
270
270
H3
220
220
220
220
220
220
390
390
390
1、 切断机构主要技术参数
注可提供GB、ANSI、JP、JIS、DIN等法兰结构型式，法兰距离可根据用户需要确定。
法兰尺寸、型式
PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式
2、执行机构主要技术参数与切断机构匹配关系
ZSP：单作用
ZSP：双作用
3、性能指标
