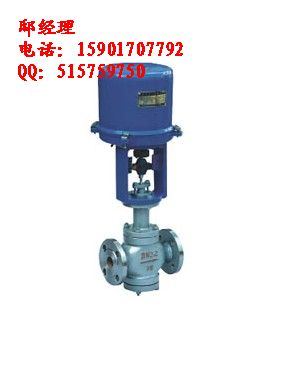

ZRSN型电子式电动双座调节阀
ZRSN型电子式电动双座调节阀
一、结构特点及应用范围
ZRSN型电子式电动双座调节阀是由3810L系列电子式电动执行机构和双座阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸，驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号及220AC单相电源即可控制运转，调节机构阀芯是采用顶导向，单座式适用于对泄漏要求严格，双座阀具有不平衡力小，允许压差大，流通能力大等待点，适用于泄漏量要求不严格的场合。
二、主要技术参数和性能
公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径dn(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv 10 16 25 40 63 100 160 250 400 630 1000 1600
行程mm 10 16 25 40 60 100
基本误差% ±1.0
回差% 1.0
死区% 1.0
始终点偏差% ±2.5
额定行程偏差% 2.5
允许泄漏量Q III级Kv值的0.05% 按GB4213－84标准
可调范围 50:1
公称压力
介质温度
阀体材料 1.6MPa 常温－20℃~+200℃ 铸铁HT200
4.0MPa 常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
6.4MPa 常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
