斯派莎克篮式过滤器 专业品质 技术领先

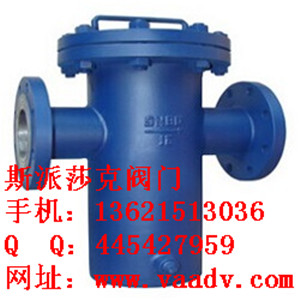

直通篮式过滤器由桶式壳体、排污盖、滤芯、螺柱等组成。网眼总面积是入口管道面积的3-4倍，压差为0.05-0.15，压力在设计有不同。它比其它过滤器技术要求高，主要用于管道上，来处理管内高精度液体。
当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开篮式过滤器主管底部的螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护极为方便。
品名
型号
规格
压力
材质
直通篮式过滤器
SB14
DN25-300mm
PN1.6-6.4mpa
铸钢；不锈钢
一、直通篮式过滤器简介
二、直通篮式过滤器工作原理
三、直通篮式过滤器规格尺寸
【如需详细参数请复制地址到浏览器打开：直通篮式过滤器www.vaadv.com/glq/ztlsglq/
公称通径DN
Φ
L
H1
H2
H3
B
有效过滤面积(m2)
倍数
重量(Kg)
25
89
220
160
260
360
R1/2“
0.003619
6
15.7/13.8
32
89
220
165
270
370
R1/2“
0.003619
4.5
19.2/16..5
40
114
280
180
300
400
R1/2“
0.005718
4.5
23.6/19
50
114
280
180
300
400
R1/2“
0.005718
3
28.9/23
65
140
330
220
350
460
R1/2“
0.009613
3
48.4/39
80
168
340
260
400
510
R1/2“
0.01539
3
65.3/53
100
219
420
310
470
580
R3/4“
0.02464
3
89.3/76
150
273
500
430
620
730
R3/4“
0.04866
3
148.0/126
200
325
560
530
780
900
R3/4“
0.07858
2.5
185/158
250
426
660
640
930
1050
R3/4“
0.12005
2.5
230/195
300
478
750
840
1200
1350
R3/4“
0.16537
2.3
307/260
