供应2011收官之作QHF风包用活塞式释压阀HQX

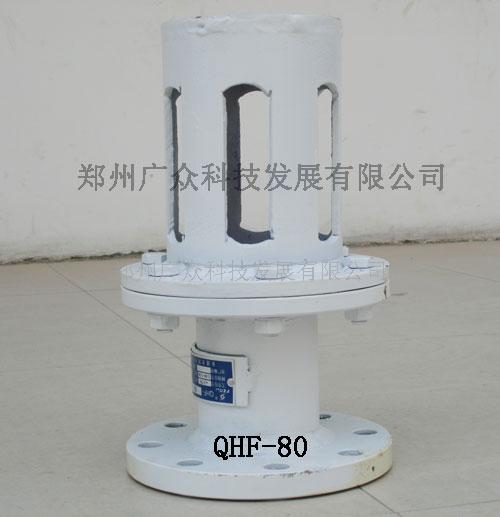

QHF风包用活塞式释压阀http://b2b.b2bzj.com/member/trade/SellInfo,modify.aspx?id=3501571

联系人惠清贤  电话0371-5375808  15093276245    QQ  2285835356
产品用途：本释压阀用于地面或井下空气压缩机系统中，安装在风包出口管路正对气流方向上，释压阀的口径不得小于出风管的直径，释放压力应为空气压缩机最高工作压力的1.2-1.4倍，起安全保护作用。
生产释压阀的厂家必须有压力容器生产许可证和甲级资质整定报告证书。
工作原理
●本释压阀由气缸、活塞组、保护罩等组成。
●气缸由左、右端法兰及气缸体组焊而成。
●为了增强耐磨性和防止生锈，气缸内表面镀硬铬。
●活塞组由卡板、0形密封圈、活塞、拉杆等组成。
●活塞组可从气缸左端装入并通过卡板将活塞组固定在气缸中，使之无法左右移动。
●保护罩由法兰、简体和挡盖组焊而成。
●当释压阀释压时，保护罩可防止活塞飞出伤人，起安全保护作用。
●当空压机系统正常工作时，系统压力≤0.785（8kg/cm2),在此压力下，释压阀正常工作。
●当风包因积炭着火或由于某种原因导致风包内气体时，系统内  温度，压力瞬时升高，
●当压力升至1.03±0.049MPa（10.5±0.5kg/cm2)时拉杆立即拉断，释压阀释压。
●风包及管路中的高气体得以迅速释放，从面起到缓解瀑炸冲击波，避免产生事故的作用。
使用与维护
◆正常工作时，空气压缩机系统压力不应超过7.84×105pa(8kg/cm2)
◆经常检查释压阀气缸、活塞、法兰连接处及管路，不应有漏气现象，各紧固部分不应松动。
◆应固定专人定期进行检查、维护。
◆释压阀正常工作时，每月检查一次拉杆延细，锈蚀的情况。
◆检查O形密封圈的弹性及密封情况。原则上每六个月更换一次拉杆。
◆如遇特殊情况，如释压严重锈蚀或明显延细应及时更换。





表1
型号    工作压力（Mpa)    环境温度（℃）    适用的空压机容量（m3/min)
QHF-50    0.785×105(8kgf/cm2)        -40～120    1.5
QHF-65            3
QHF-80            6
QHF-100            10
QHF-125            20
QHF-150            40
QHF-200            60
QHF-250            100
规格与性能                                                                                                                              表2
型号    工作压力（Mpa)    释放压力（Mpa)    重量（Kg)    气缸内径（mm)    外形尺寸（mm)    连接法兰螺孔分布园直径（mm)
QHF-50    0.785(8kgf/cm2)    1.03±0.049(10.5±0.5kgf/cm2)    7    50    φ160×245    125
QHF-65            10    65    φ180×290    145
QHF-80            12    80    φ195×320    160
QHF-100            16    100    φ215×364    180
QHF-125            21    125    φ245×404    210
QHF-150            32    150    φ280×454    240
QHF-200            46    200    φ335×546    295
QHF-250            65    250    φ390×613    350


空压机综合保护装置


（低温传感器）

（风包与活塞式空压机专用仪表）

产品用途：KZB-3型空压机综合保护装置，是根据《煤矿安全规程》的有关要求，研制开发的一种空压机安全保护装置。主要是保证了空压机在工作时，风包压力温度得到有效的控制，在风包超温超压的时候自动切断空压机安全回路。该装置具有数显温度值、声光报警、控制输出等到功能。数显准确，灵敏可靠并通过对各故障点监测，来保证空压机安全运行。
工作环境温度测量精度：±0.05℃
电源电压：AC220V±10%
环境温度：0-40℃
相对湿度：≤90%
输出继电器容量：AC220V、10A
信息传输距离：150M
尺寸（宽×深×高）：440mm×375mm×205mm

附《煤矿安全规程》说明


《煤矿安全规程》
第四百三十七条    空气压缩机必须有压力表和安全阀。压力表必须定期校准。安全阀和压力调节器必须动作可靠，安全阀动作压力不得超过额定压力的1.1倍。使用润滑油的空气压缩机必须装设断油保护装置或断油信号显示装置。冷水式空气压缩机必须装设断水保护装置货断水信号显示装置。
第四百三十八条    空气压缩机的排气温度单缸不得超过190℃、双缸不得超过160℃。必须装设温度保护装置，在超温时能自动切断电源。
空气压缩机吸气口必须设置过滤装置。
空气压缩机必须使用闪点不低于215℃压缩机油。
第四百三十九条    空气压缩机的风包，在地面应设在室外阴凉处，在井下应设在空气流畅的地方。在井下，固定式压缩机和风包应分别设置在2个硐室内。风包内的温度应保持在120℃以下，并装有超温保护装置，在超温时可自动切断电源和报警。
风包上必须装有动作可靠的安全阀和放水阀，并有检查孔。必须定期清楚风包内的油垢。新安装或检修后的分包，应用1.5倍空气压缩机工作压力做水压试验。在风包出口管路上必须加装释压阀，释压阀的口径不得小于出风管路的直径，释放压力应为空气压缩机最高工作压力的1.25~1.4倍。
