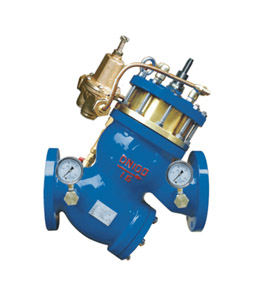

冠龙过滤活塞式流量控制阀|湖南过滤活塞式流量控制阀
YQ980011 - 16Q 型过滤活塞式流量阀是一种稳定后流量于设定值的自控阀门. 这种稳定不爱阀前供水系统流量及压力变化的影响.然而当阀前流量小于设定值时,主阀全开, 不会增加流量.
YQ980011 - 16Q 型过滤活塞式流量阀工作原理：
YQ980011 - 16Q 型过滤活塞式流量阀特点:
1.毕托管 2.球阀 3.过滤器 4.主阀 5.针阀 6.开度指示器 7.导阀 8.球阀阅
过滤活塞式流量控制阀的详细资料：
由比托管传递压差信号给流导阀, 限流阀和针阀执行两路控控制. 来控制主阀活塞上腔的压力. 通过限流导阀调节摞栓的调节. 使阀后流量达到设定值; 活塞下腔有节流孔与下游相通. 可绶冲阀门的关闭, 主阀两端压力差是阀门启. 闭的驱动能源.
主要用于空调. 给排水. 消防和各类工矿企业等供水管网口需要过滤而且对流量实现控制的场所和工况。
1.毕托管向极敏感的限流导阀传递压信号, 无孔板孔口节流, 无压力损失, 节能.
2.限流导阀中有极灵敏的弹簧对流量进行调节, 操作简单而且准确.
3.Y形宽体阀腔,流阻小.抗汽蚀性强.
日介质自身压力自控, 无需外供驱动源.
5.主阀体的进口法兰与阀座之间设了过滤器, 节省投资成本和安装费用.
6.内外表面均喷浍环保涂层.确保产品的防府蚀及安全性.
如使用在海水中订货时需注明.
主要技术参数和主要零件材料:
公称压力PN (MPa)
1.6
2.5
公称通径DN (mm)
40 50 65 80 100 150 200 250 300
强度试验压力:(MPa)
2.40
3.75
密封试验压力:(MPa)
1.76
2.75
流量调节范围
05 ～ 5m/S
适用温度
0 ～ 100℃
环境温度
-30 ～ 350℃
适用介质
水
