成都川水四方水利设备有限公司是集研发、生产、销售启闭机和水利闸门的综合型生产厂家，是融设计、铸造、机加工、组装为一体的专业生产型厂家，我厂设有6个科室，4个生产车间。我厂拥有精良的生产设备，雄厚的技术力量，完备的检测手段和健全的质量体系，，我厂坚持依靠科技不断创新、坚持采用先进技术、坚持运用现代化管理、坚持铸就精良产品、坚持创造优质服务、坚持履行良好的信誉回报广大用户的厚爱，现我厂产品已销往全国26个省市自治区，在全国享有较高的声誉，产品广泛应用于污水处理、排涝、灌溉、水电站、河道、渠道、水库等水利工程。　我厂产品符合SL41-93《水利水电工程启闭机设计规范》并严格执行DL/T5019-94《水利水电工程启闭机制造、安装及验收规范》、SD297-88《QL型螺杆式启闭机系列参数》、SD-298-88《QL型螺杆式启闭机标准》、CJ/T 3006-1992《供水排水用铸铁闸门标准》、DLT 5039-95《水利水电工程钢闸门设计规范》等系列国家水利部执行标准及行业执行标准，并已通过ISO9001质量体系认证。我厂一直以来坚持秉承“质量是生存之本，信誉是发展之源”的经营理念；坚持追求“精益求精，追求卓越”的质量方针；坚持坚信“信誉第一，顾客至上”的服务宗旨。
主要产品有：水库闸门；钢闸门；铸铁闸门；不锈钢闸门；铸铁镶铜闸门，在水闸工程中，闸门是主体部分，常占挡水面积的大部。闸门又分为平板闸门和弧形闸门。
启闭机（螺杆式启闭机、卷扬式启闭机）；拍门；逆止阀；清污机；除污机；拦污栅；供排水设备，等相关水利设备产品型号规格齐全，可设计定做，可根据各种水利工程现场不同而进行设计并生产，欢迎新老客户来电咨询、选购。

闸门用于关闭和开放泄（放）水通道的控制设施。水工建筑物的重要组成部分，可用以拦截水流，控制水位、调节流量、排放泥沙和飘浮物等。
闸门是装于溢流坝、岸边溢洪道、泄水孔、水工隧洞和水闸等建筑物的空口上，用以调节流量，控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等，是水工建筑物的重要组成部分。
我们将水利闸门进行如下分类：
1、如果按闸门的工作性质可分为工作闸门、检修闸门和事故闸门。
2、如果按闸门关闭时门顶与水面的相对位置分为露顶式闸门和潜孔式闸门。
3、当我们按闸门门叶的外观形状分为平面闸门、弧形闸门、人字闸门、拱形闸门、球形闸门和圆筒闸门等。
4、按制造闸门门叶的材料分为钢闸门、铸造闸门、木闸门、钢筋混凝土闸门和组合材料闸门。对于翻板闸门可借助水力自动启闭，称为水力自动闸门。
闸门总体布置的一般规定
一、闸门应布置在水流较为平顺的部位，并符合一下要求：
1、门前不宜出现横向流和旋涡。
2、门后不宜出现淹没出流和回流。
3、闸门底部和闸门顶部不应同时过水。
4、闸门井与孔口不应同时过水。
二、闸门型式的选择应综合考虑下列因素：
1、工程对闸门运行的要求。
2、闸门在水工建筑物中的位置、孔口尺寸、上下游水位、操作水头和门后水流流态。
3、泥沙和漂流物的情况。
4、启闭机的型式、启闭力和挂脱钩方式。
5、制造、运输、安装、维修和材料供应等条件。
6、技术经济指标。
三、当需短时间内全部开启或均匀泄水的多孔口工作闸门，必须采用一门一叶机布置。
具有防洪功能的泄水工作闸门的启闭机必须设置应急电源。
四、两道闸门之间或闸门与拦污栅之间的最小净距应满足门槽混凝土强度与抗渗、启闭机布置与运行、闸门安装与维修及水力学条件等因素的要求，且不宜小于1.50m。
六、检修闸门或事故闸门的设置数量应根据孔口数量、工程和设备的重要性、施工安装条件和工作闸门的使用状况、维修条件等因素综合考虑。检修闸门的设置数量应符合下列要求：
1、对泄洪系统的检修闸门，10孔以下的宜设置1扇~2扇，10孔以下的每增加10孔宜增设1扇。
2、对引水发电系统，3台~6台机组宜设置尾水检修闸门2套，进口检修闸门1套，6台机组以上，每增加4台~6台宜各增加1套。
3、特殊情况，经论证可予增减。
七、露顶式闸门顶部应有0.3m~0.5m的超高。
八、闸门不得承受冰的静压力。防止冰静压力的方法，应根据气温及库水位变化等条件，因地制宜地选用冰盖开槽法、冰盖保温板法、压力水射流法、压力空气吹泡法和门叶电热法或其他方法。需要在冰冻期间操作的闸门，除其止水宜严密外，尚应采取保温或加热等措施。
九、永久建筑物的潜孔式闸门门后不能充分通气时，必须在紧靠闸门下游的孔口顶部设置通气孔，其上端应与启闭机室分开，冰应有防护设施。
十、通气孔面积应按规范的方法计算。
十一、闸门的平压设施宜采用设置于门体上的充水阀，也可采用节间充水、小开度充水或其他有效设施。平压设施的尺寸应根据充水容积、漏水量和要求充满时间等确定。

YGZ四面止水面钢制闸门产品概述

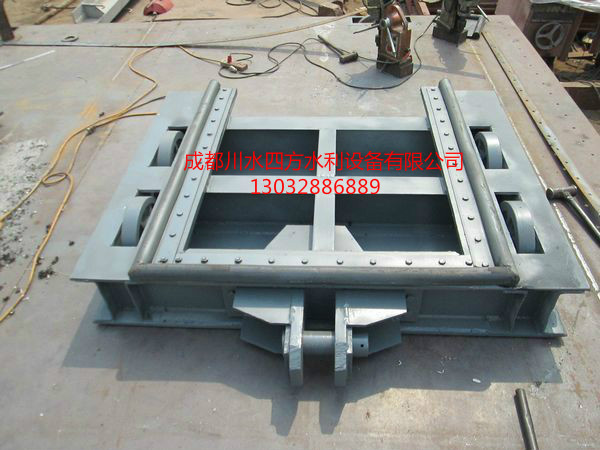

YGZ四面止水面钢制闸门刨光后平直光滑，贴合严密，使结合面，止水面与运动滑道合三为一，是直接承受水压力的挡水构件，闸框是闸板四周的支承构件，同时也是闸板上下运动的滑道，滑道以外部分镶嵌于闸墩及闸底的二期混凝土中，将闸板所承受的水压力均匀地传递到闸墩及闸室底部。在螺杆启闭机作用下，当电动闸门启闭运行时，紧闭斜铁和闸框滑道确保闸门的纵横运行轨迹，在水压力和紧闭斜铁的双重作用下，确保闸板运行平稳，使电动闸门的闸板与闸框滑道紧密贴合，从而达到有效止水的目的。铸铁闸门分为平面铸铁闸门和弧形铸铁闸门，低水头小面积的工况采用平面铸铁闸门，它的重量相对于弧形铸铁闸门重量轻，厚度小。

YGZ四面止水面钢制闸门产品检验步骤
1，YGZ四面止水面钢制闸门产品密封面间隙检验标准：YGZ四面止水面钢制闸门门板与门框密封座的结合面在检验前，必须清除全部杂物和油污，然后将YGZ四面止水面钢制闸门全闭再水平放下，在门板上无外加荷载的情况下，用0.1mm的塞尺沿密封的结合面测量间隙，其值不能大于0.1mm。

2，YGZ四面止水面钢制闸门装配检验标准：将门板在门框内入座，作全启和全闭往复移动，检查门板在全启和全闭时的位置，检查楔紧面的楔紧状况和门板在导向槽内的间隙，用钢尺和塞尺等工具分别进行测量，其检验结果应符合国家执行标准的规定。
3，YGZ四面止水面钢制闸门渗漏试验标准：YGZ四面止水面钢制闸门的密封面必须清除任何污物，不得在两密封面间涂抹油脂，然后将钢制闸门全闭，使门框孔口向上，然后在门框孔口内逐淅注入清水，放置一小时以上，观察是否渗水，其密封面的渗水量必须不大于1.25L/min·m（密封长度）。
4，YGZ四面止水面钢制闸门全压泄漏试验标准：将闸门安装在试验池内或现场作全压灌水试验，采用计量器具（量筒、计时表等）检测密封面的泄漏量，其值应不大于1.25L/min·m（密封长度）。

安装YGZ四面止水面钢制闸门注意要点
1，施工导流封孔YGZ四面止水面钢制闸门，其启闭力应考虑在一定水位下有启门的可能，同时应有准确的指示装置以显示是否到达底坎。
2，挡潮闸、水闸的YGZ四面止水面钢制闸门工作闸门，一般采用一门一机以便迅速启闭钢制闸门。
3，电站机组进水口和泵站出口快速的YGZ四面止水面钢制闸门，应根据工程布置、闸门的启闭荷载等进行全面的技术经济比较，选用卷扬式或液压式快速启闭机。
4，当多机组电站进水口设有检修YGZ四面止水面钢制闸门时，一般选用移动式启闭机，同时在枢纽总体布置条件允许的情况下，应尽量与溢洪、泄水系统检修的启闭机协调共用。
5，泄水系统工作的YGZ四面止水面钢制闸门一般选用固定式启闭机和一门一机的布置，但若YGZ四面止水面钢制闸门操作运行方式和启闭时间允许时，也可选用移动式启闭机。
6，多孔泄水系统的事故、检修YGZ四面止水面钢制闸门的启闭机，一般选用移动式启闭机。
7，机组进水口多孔拦污栅的启闭机，可用门式启闭机在其上游侧设置副起升机构，也可用跨内副钩和主钩。若水工建筑物布置分散，无条件利用已有启闭机时，也可单独设置移动式启闭机。
8，电站机组多孔尾水管检修YGZ四面止水面钢制闸门的启闭机一般采用移动式启闭机。

造成YGZ四面止水面钢制闸门顶闸非人为因素分析

YGZ四面止水面钢制闸门的非人为因素一般是指出现树木类漂浮物或者石块等障碍物通过高速的水流被带到闸底或者冲至闸槽内并卡入其中，如果这时关闭YGZ四面止水面钢制闸门，YGZ四面止水面钢制闸门下缘在还没有接触到闸底之前就已经被障碍物阻挡而产生反力，但是螺杆上方的限位标志或者限位开关还没有到位，没有起到限位停机或者提醒操作人员停机的作用，如果操作人员没有注意观察没有及时停止操作，启闭机将带动钢制闸门一直向下关闭，当反作用力超过启闭机或启闭台的承受能力时，必然会导致钢制闸门顶闸事故的发生。

YGZ四面止水面钢制闸门预埋件各部件拼装，焊接，矫正方法

1，YGZ四面止水面钢制闸门主轨作二次拼装，第一次先把工字钢在钢平台上放样、立模拼焊好，矫正平直后再与踏面板进行拼装焊接。

2，YGZ四面止水面钢制闸门其它各部分埋件在平台上立胎模，分段拼装(注意左、右对称)，为了减少焊接变形视实际情况加搭劲板支撑加强。

3，YGZ四面止水面钢制闸门必须严格按照焊接工艺进行施焊。

4，YGZ四面止水面钢制闸门埋件整体制作完成后，采用火焰矫正法进行矫正。矫正过程中，为了使不锈钢表面不受损伤，用软质材料垫衬。

5，矫正YGZ四面止水面钢制闸门平直的埋件，经检查合格转工作平面。

QZM机门一体渠道钢闸门产品简介

QZM机门一体渠道钢闸门又称钢制闸门，不锈钢闸门，方闸门，主要材料为不锈钢或碳钢碰涂环氧树脂涂料，橡胶软密封，具有重量轻，操作灵活，防腐蚀，安装维修方便，密封可靠等功能，QZM机门一体钢制渠道闸门主要适用于灌区中口径较小的工况，具有材质强度高主要特点，安装及养护较简单，都是钢闸门在孔口尺寸和水头较大和运行条件较差的工况下，会遭受振动、空蚀等危害。钢闸门由于其门体活动部分重量会较轻，采用的启闭机吨位可以相对较小。钢闸门均采用焊接生产，以产品质量。钢制闸门是由门框与门体安装在水下部位，导轨则装在门框上端，了门体工作时，沿门框，导轨在一定行程内作上、下垂直方向往复运动。铸铁方闸门工作时是利用螺杆启闭机使螺母或螺杆蜗轮作旋转运动，带动传动螺杆工作，使门体相对对门框作上下往复运动，同时，楔紧装置运用楔块可紧可松的工作原理，使门体下降至设定极限位置时，门框、门体密封座面能有效地贴合，起到截水之作用。铸铁方闸门在水下工作，为操作方便，在水下设置了启闭装置，由于产品标高不相一致，所以传动螺杆的长短，轴导架的设置与否，视其具体尺寸而定。

操作电动螺杆启闭机注意事项

1，闸门管理人员在操作电动螺杆启闭机前必须穿上绝缘靴戴上绝缘手套，送上系统电总开关，根据闸门开启度的要求分别送上要求启闭孔的分路开关。电动螺杆启闭机启动后要注意螺杆或闸门是否上升，如螺杆下降，应立即停机，调整电机电源接线的相序，使电机转向与闸门上升一致，每次启闭操作都要密切注意操作方向与闸门的实际升降是否一致，以防顶闸事故的发生。

2，电动螺杆启闭机在启闭运行过程中要集中注意力，注意是否有异常响声、异味和震动，观察有无电火花或烟雾、三相电流是否平衡，发现异常现象应立即停机，待查明原因并且修复处理后才能可再次进行操作。

QZM机门一体渠道钢闸门主要特点

1，QZM机门一体渠道钢闸门具有耐腐蚀,，耐酸碱及耐大部分腐蚀性化学品及污水、海水等特点。

2，QZM机门一体渠道钢闸门具有力矩小，由于闸板重量轻，且闸板与道轨板之间摩擦阻力小，故操作力矩小的特点。

3，QZM机门一体渠道钢闸门具有维修方便，若经多年使用后出现泄漏现象，只需将闸板吊起，调换门框上橡胶密封圈即可，省时省力，维修成本低的特点。

QZM机门一体渠道钢闸门安装尺寸

电动螺杆启闭机安装方法

1，安装电动螺杆启闭机前要底座基础平面水平的前提下方可安装，电动螺杆启闭机的底座必须与基础平面接触超过90%的面积，螺杆轴线须垂直闸台上所衡量的水平面，必须避免螺杆倾斜，造成局部受力碎块机件。

2，将电动螺杆启闭机放置于安装位置，把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘，螺杆的下方有个螺丝孔与闸门用螺丝连接，并检查是否垂直。
3，电动螺杆启闭机的基础必须稳固安全，机座和基础构件安装位置的混凝土，必须严格按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变电动螺杆启闭机的临时支撑，更不能进行电动螺杆启闭机试调和试运转。

电动螺杆启闭机制动器工作原理简介

电动螺杆启闭机的制动器是产品重要的部件，在每台启闭机独立的驱动机构中，必须分别设置制动器。在启闭闸门时，制动器是用来调节闸门的下降速度、制动和暂停的制动装置，在启闭机构中，制动器用来吸收运动中的惯性，使其在一定的制动距离内停止行走。启闭机的制动器种类很多，一般根据制动力矩及使用情况来选择，制动力矩不大时，可选用短冲程交流制动器或长冲程交流制动器，制动力矩大用长冲程（或双短冲程）交流制动器。

操作电动螺杆启闭机注意事项

1，电动螺杆启闭机安装时底座地基,必须平整牢固，必须预留有地脚螺丝孔的精确位置，螺杆启闭机安装到位后，必须测量水平再浇灌固定。

2，电动螺杆启闭机的丝杆必须平行于闸门研磨轨道表面，同时垂直与吊耳轴、双吊点式两个机座必须平衡，两个丝杆必须平行，同时垂直与吊耳轴、手摇螺杆启闭机或手电两用启闭机，必须先手动启闭上下几次，达到规范操作后才能带电操作。

螺杆启闭机主要产品

螺杆启闭机工作原理是用螺杆直接或通过导向滑块和连杆与闸门门叶相连接，利用螺杆上下移动来启闭闸门的主要设备。手动和电动人工螺杆启闭机是利用螺杆支承在承重螺母内，螺母和传动机构固定在支承架上，接通电源或用人力手摇柄拖动传动机构，带动承重螺母旋转，使螺杆升降来启闭闸门。螺杆启闭机规格主要有：0.5吨、1吨、2吨、3吨、5吨、8吨、10吨、12吨、15吨、20吨、25吨、30吨、40吨、50吨、60吨，分为单吊点和双吊点两大系列，按驱动方式分为手摇、手电两用两种形式。启门力50吨、60吨的螺杆式启闭机只供电动使用，供货时，随机摇把只供安装、空载调整时手摇使用，负载时不推荐使用手摇。根据用户水利工程设计要求，还可生产双吊点螺杆启闭机，螺杆启闭机是一种水利工程专用机械，主要适用于水利水电、市政建设、水产养殖及农田水利建设等工程的各种闸门启闭控制。
