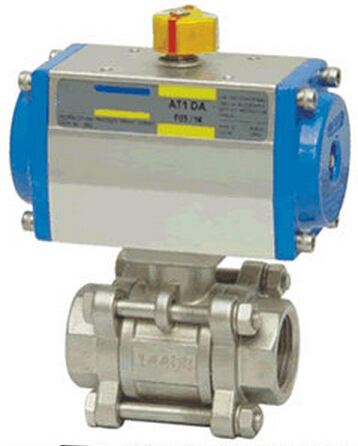

Q611F内螺纹气动球阀 上海金盾Q611F内螺纹气动球阀
上海金盾Q611F内螺纹气动球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
公称通径DN(mm)
6-100
公称压力PN(MPa)
1.6
公称压力PS(MPa)
强度试验
2.4
密封试验
1.8
材料\材料代号
C
P
R
主要零件
阀体
WCB
CF8304
CF8M316
球体
WCB
CF8304
CF8M316i
阀杆
2Cr13
0Cr18Ni9Ti
0Cr17NiMo2
密封圈
增强聚四氟乙烯对位聚苯
填料
聚四氟乙烯柔性石墨
适用工况
适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-28℃-300℃
气动装置
型号
OBD系列
气源压力
0.4-0.7MPa
执行标准
设计制造
结构长度
法兰尺寸
压力温度
试验检验
GBT/12238
Gb12221
/
GB/T13927
GB13927
安装尺寸表：
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
口径
(mm)
尺寸(mm)
气动装置型号(仅供参考)
三段式
对焊式
承插爆式
G
L
D
L
d
D
L
d
D1
A
6
1/4
65
11.6
65
11.6
18
65
11.6
14.1～14.3
9.5
GTD52
10
3/8
65
12.7
65
12.7
18
65
12.7
17.55～17.8
9.5
GTD52
15
1/2
67
15
67
15.8
24
67
15
21.7～21.95
9.5
GTD52
20
3/4
82
20
82
20
28
82
20
27.05～27.3
11.1
GTD63
25
1
91
25
91
25
34
91
25
33.8～34.05
12.7
GTD63
32
11/4
108
32
108
32
41
108
32
42.55～42.8
14.3
GTD83
40
11/2
129
38
129
38
49
129
38
48.65～48.9
15.89
GTD83
50
2
148
50
148
50
62
148
50
61.1～61.35
17.4
GTD83
65
2
186
64
193
64
78
/
/
/
/
GTD110
80
3
206
78
222
78
94
/
/
/
/
GTD110
100
4
240
98
273
98
124
/
/
/
/
GTD127
