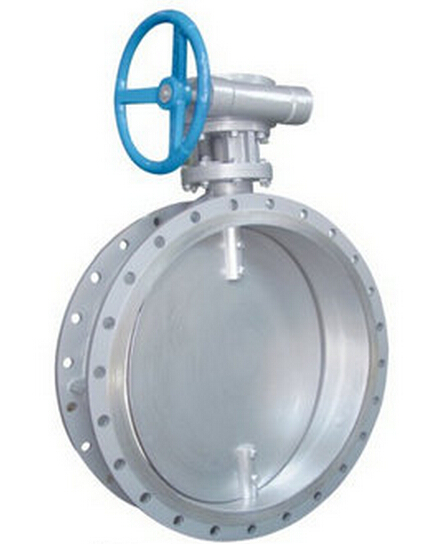

上海金盾D341W通风蝶阀
上海金盾D341W通风蝶阀产品介绍：
上海金盾D341W通风蝶阀应用范围：
上海金盾D341W通风蝶阀结构特点：
上海金盾D341W通风蝶阀标准规范：
上海金盾D341W通风蝶阀主要技术参数
上海金盾D341W通风蝶阀密封材料选用和适用温度
通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保等管道作通风调节介质流量之用。
通风蝶阀适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。通风蝶阀在管道中一般应当水平安装。
1、通风蝶阀设计新颖、合理，结构独特，重量轻，启闭迅速。
2、蝶阀操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
4、内无连杆、螺栓等、工作可靠、使用寿命长，不受介质流向影响
设计制造标准：GB/T 12238-1989；JB/T8692-1998
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9115.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
公称通径
DN(mm)
50～2000
公称压力
PN(MPa)
0.05
0.25
0.6
试验压力 Ps(MPa)
强度试验
0.075
0.375
0.9
密封试验
≤1.5％泄漏量
适用介质
煤气、含尘气体、烟道气等
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动
上海金盾D341W通风蝶阀零件材料与工况：
零件名称
材料
阀体
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈
与阀体相同
阀杆
碳钢、 2Crl3、不锈钢、铬镍钼钛钢
填料
柔性石墨
材料品种
碳素钢
低温碳钢
合金钢
奥氏体不锈钢
铬钼钢
代号
WCB
LCB
WC6或WC9
C5或C12
铬 Cr-18型、304、31 6
12CrMoV
耐最高温度
425℃
345℃
595℃
650℃
600℃
560℃
耐最低温度
-29℃
-46℃
-29℃
-29℃
-196℃
-40℃
适用工作温度
≤ 25℃
≤345℃
≤595℃
≤ 650℃
≤600℃
≤560℃
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
