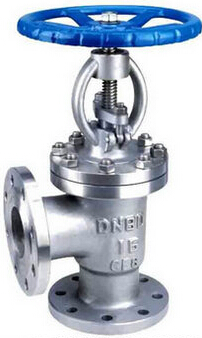

上海金盾J44H角式截止阀
产品介绍：
角式截止阀只适用于全开和全关，不允许作调节和节流。截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制截止阀的密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关“角式截止阀” 的力比开“角式截止阀”的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
应用范围：
1、基本结构形式：角式
结构特点：
标准规范：
设计制造标准：GB/T 12233、GB/T 12235
主要尺寸及重量：
1.6MPa角式截止阀主要连接尺寸
2.5MPa角式截止阀主要连接尺寸
1.角式截止阀手轮、手柄操作的截止阀可安装在管道的任何位置上。
J44H/Y型角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。角式截止阀又称角阀，阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。
角型截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀产品适用的压力、温度范围很大，但一般用于中、小口径的管道，适用于≤425℃的蒸汽、油品、水等介质。
2、公称压力：PN1.6-6.4(MPa)
3、公称通径：DN15-300（mm）
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
DN
in
L
D
D1
D2
f
b
z-φd
Do
H1
H2
W
15
1/2
65/90
95
65
45
2
14
4-φ14
100
240
265
7
20
3/4
75/95
105
75
55
2
16
4-φ14
100
245
270
7.5
25
1
80/100
115
85
65
2
16
4-φ14
120
250
275
8.5
32
21/4
95/105
135
100
78
2
18
4-φ18
140
260
290
12
40
21/2
100/115
145
110
85
2
18
4-φ18
140
290
325
14
50
2
115/125
160
125
100
2
20
4-φ18
160
300
335
19
65
21/2
145
180
145
120
2
20
4-φ18
180
355
400
27
80
3
155
195
160
135
2
22
4-φ18
240
400
450
42
100
4
175
215
180
155
2
24
8-φ18
240
455
495
50
125
5
200
245
210
185
2
26
8-φ18
280
530
560
64
150
6
240/225
280
240
210
2
28
8-φ23
320
605
650
85
200
8
275
335
295
265
2
30
8-φ23
360
650
770
155
DN
in
L
D
D1
D2
f
b
z-φd
Do
H1
H2
W
15
1/2
65/90
95
65
45
2
16
4-φ14
120
245
270
7.5
20
3/4
75/95
105
75
55
2
16
4-φ14
120
250
275
8.8
25
1
80/100
115
85
65
2
16
4-φ14
140
260
290
11
32
21/4
95/105
135
100
78
2
18
4-φ18
140
290
325
13
40
21/2
100/115
145
110
85
3
18
4-φ18
160
300
335
18
50
2
115/125
160
125
100
3
20
4-φ18
180
355
400
31
65
21/2
145
180
145
120
3
22
8-φ18
220
400
450
39
80
3
155
195
160
135
3
22
8-φ18
280
450
495
50
100
4
175
230
190
160
3
24
8-φ23
320
530
590
60
125
5
200
270
220
188
3
28
8-φ25
380
600
650
75
150
6
240/225
300
250
218
3
30
8-φ25
400
650
770
98
200
8
275
360
310
278
3
34
12-φ23
450
700
850
170
角式截止阀的安装与维护应注意以下事项：
2.角式截止阀的手轮、手柄及传动机构，不允许作起吊用。
3.角式截止阀介质的流向应与阀体所示箭头方向一致。
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
