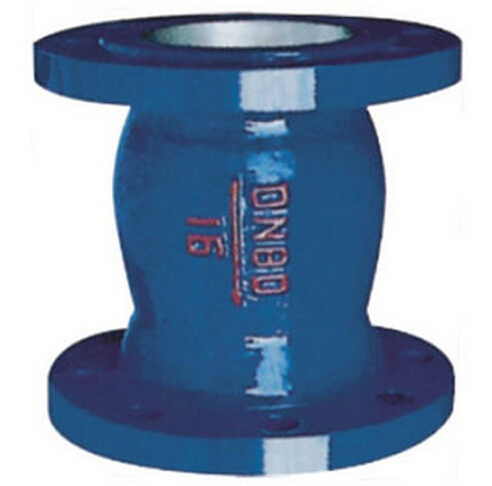

上海金盾静音止回阀
上海金盾静音止回阀HC42X静音止回阀概述
上海金盾静音止回阀主要技术参数
型号
DRVZ/T-10
DRVZ/T-16
DRVZ/T-25Q
公称压力
PN1.0MPa
PN1.5MPa
PN2.5MPa
公称通径
DN50～DN300(mm)
最高工作压力
1.0MPa
1.6MPa
2.5MPa
密封试验压力
1.1MPa
1.76MPa
2.75MPa
壳体试验压务
1.5MPa
2.4MPa
3.75MPa
上海金盾静音止回阀静音式止回阀主要零部件
零件名称
材料
阀体、导流体
灰铸铁、球墨铸铁、铸钢
阀座、轴瓦、阀瓣、轴
青铜或铬不锈钢
弹簧
不锈钢
上海金盾静音止回阀主要连接尺寸
公称通径(mm)
L(mm)
50
120
65
150
80
180
100
240
125
300
150
350
200
450
250
500
300
550
350
575
400
600
450
650
500
700
本公司生产的DRVZ型静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失极小，阀瓣启闭行程很短，停泵启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。
该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，以防止介质倒流及水锤对泵的损坏。
(法兰连接尺寸:PN10按GB4216.4-84，PN16按GB4216.5-84，PN25按9113.4-88标准)
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
