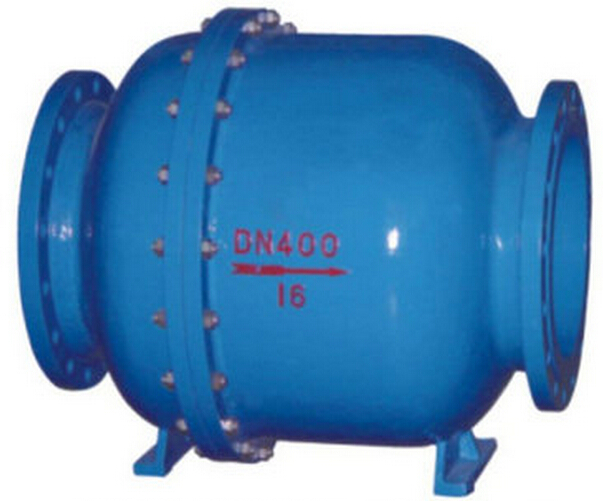

上海金盾HQ45X微阻球形止回阀
一、上海金盾HQ45X微阻球形止回阀产品介绍
HQ45X微阻球形止回阀，采用橡胶包皮球为阀瓣，在介质的作用下，可在阀体内的滑道上滚动，从而打开或关闭阀门。流量大流阻损失小，密封性能好，消声关闭，可减少水击波。水平或垂直安装均可。可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。
球形止回阀，采用橡胶包球为阀瓣，在介质的作用下，可字啊阀体内地滑道上滚动，从而打开或关闭阀门。具有流量大，流阻损失小，密封性能好，消声关闭，能减小水击波。水平或垂直安装均可。可安装与冷水、热水、工业及生活污水等官网的水泵出口，防止介质倒流。此阀零件少，拆卸方便。球体的胶层有很好的弹性和耐磨性，故具有减振、吸振，易于密封，工作安全可靠。本公司生产的球形
上海金盾HQ45X微阻球形止回阀主要零件材质如下：
零件名称
材质
阀体、阀盖
铸铁、铸钢
球体
碳钢+丁腈橡胶
阀座
碳钢、不锈钢
二、上海金盾HQ45X微阻球形止回阀主要技术参数
型号
公称压力（MPA）
壳体试验压力（MPA）
密封试验压力（MPA）
阀体材料
球体材料
HQ44/45X-10
1.0
1.5
1.1
铸铁
碳钢包胶
HQ44/45X-16
1.6
2.4
1.76
三、上海金盾HQ45X微阻球形止回阀主要外形尺寸
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
HQ45X-10/16外型尺寸
公称通径
200
250
300
350
400
450
500
600
700
800
900
1000
L（mm)
550
650
698
781
914
978
978
1295
1448
1600
1760
1900
H(mm)
510
570
640
715
815
825
980
1155
1260
1350
1660
1700
连接尺寸
法兰连接尺寸PN1.0MPA按GB4216.4-84；PN1.6MPA按GB4216.5-84标准
